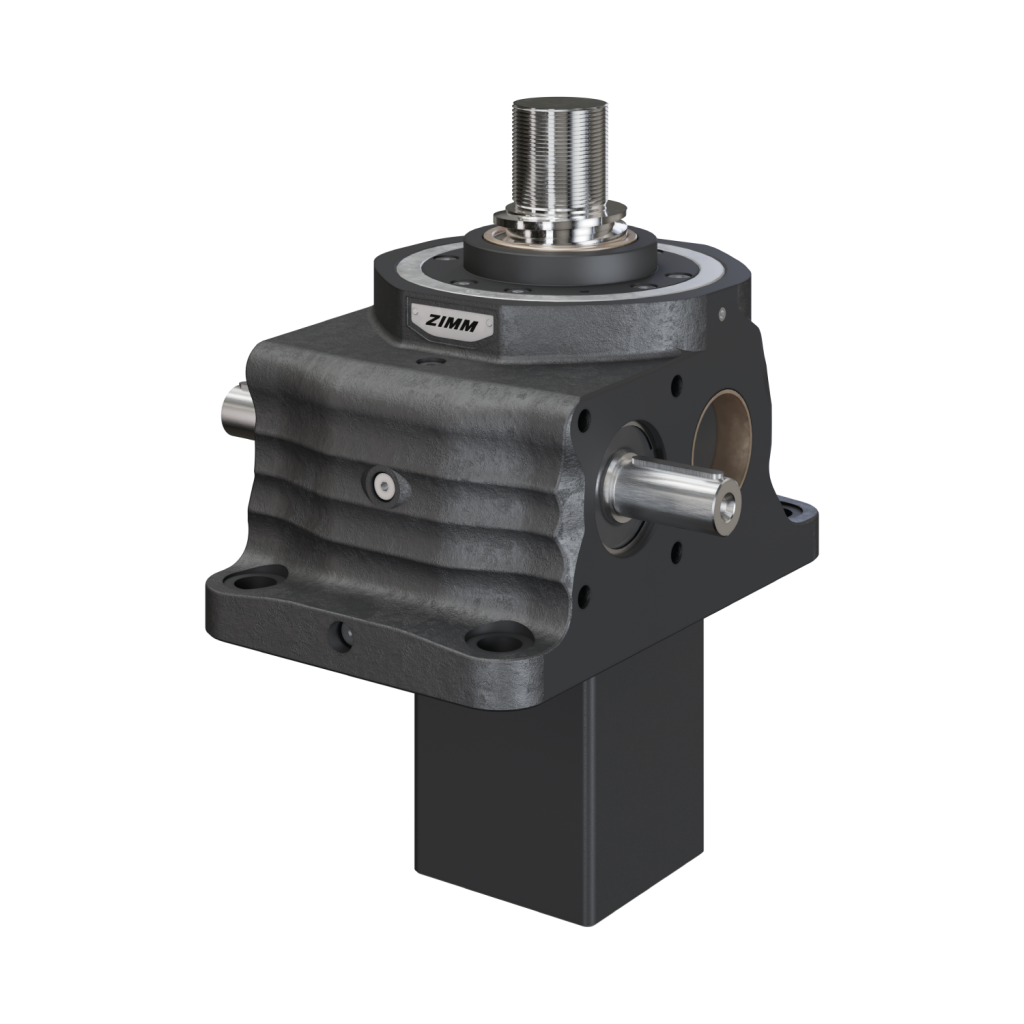

| 350 kN | |
| TR 100×16 | |
| 1500 rpm | |
| 1800 rpm | |
| GGG-50, zabezpieczony przed korozją | |
| Stal, utwardzona, szlifowana | |
| 110 kg | |
| 52 kg | |
| Syntetyczny olej przekładniowy | |
| Smarowanie smarem stałym | |
| maks. 60°, większe na zapytanie | |
| N: 52,49 kg cm² / L: 42,87 kg cm² | |
| maks. 265 Nm (N) / maks. 100 Nm (L) | |
| maks. 1 800 Nm | |
| Stojąca (S) |
Śruba-R | obrotowa
Śruba jest przymocowana do ślimacznicy i obraca się wraz z nią. Nakrętka zabezpieczona przed obrotem przemieszcza się w górę i w dół.
Śruba-S | stojąca
Przekładnia ślimakowa zawiera ślimacznicę z gwintem i przekształca ruch obrotowy w ruch osiowy śruby, pod warunkiem zabezpieczenia śruby przed obrotem.
Aktualnie wyświetlana jest treść zastępcza z YouTube. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.
Łożyska ślizgowe są standardowo zintegrowane z obudową przekładni serii ZE, ZE-H i Z. Łożyska te mogą być poddawane pełnemu obciążeniu nominalnemu zarówno podczas ściskania, jak i rozciągania.
Umiejscowienie
5kN – 25kN | Od czoła i od tyłu
35kN – 1000kN | Bocznie
Aktualnie wyświetlana jest treść zastępcza z YouTube. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.
Aktualnie wyświetlana jest treść zastępcza z YouTube. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.
| Śrubie kulowej KGT należy zapewnić smarowanie co 300 godzin efektywnej pracy. W przypadku systemów do pracy pod dużym obciążeniem co 100 godzin. | |
| Regularnie sprawdzaj śrubę trapezową i przesmarowuj w zależności od cyklu operacyjnego. |
Aktualnie wyświetlana jest treść zastępcza z YouTube. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.
W zależności od zastosowania mamy do dyspozycji otwory montażowe przelotowe jak również gwintowane.
Aktualnie wyświetlana jest treść zastępcza z YouTube. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.
Nakrętka zabezpieczająca jest stosowana szczególnie tam, gdzie istnieje zagrożenie dla zdrowia i życia ludzi w przypadku zerwania gwintu. Nakrętka zabezpieczająca może również chronić maszyny i linie technologiczne przeciw przestojom.
Zużycie
Po zużyciu maks. 25% skoku gwintu, nakrętkę roboczą (R) lub przekładnię śrubową (S) należy wymienić.
Kontrola
Zużycie i luz gwintowy należy sprawdzać i dokumentować w regularnych odstępach czasu (w zależności od cyklu pracy). Oznacza to, że można zaplanować wymianę odpowiednio wcześnie, bez awarii układu.
Kontrola elektryczna
Monitorowanie elektryczne wskazuje zużycie gwintu nakrętki przy zużyciu około 25% i może być natychmiast wyświetlana w centralnym układzie sterowania. Wymiana części zużywających się może być zorganizowana na czas.
