TRUDNE ZADANIA SĄ ROZWIĄZYWANE W BEZPIECZNY SPOSÓB
ZIMM przekładnie przemysłowe i technika napędowa w skrócie
ZIMM opracowuje i produkuje przekładnie przemysłowe oraz technikę napędową do precyzyjnego ruchu liniowego i przenoszenia momentu obrotowego w środowisku przemysłowym. Oferta obejmuje podnośniki śrubowe w 14 rozmiarach z siłami podnoszenia od 2,5 do 1000 kN, aktuatory elektromechaniczne od 25 do 200 kN oraz przekładnie kątowe ZK w czterech rozmiarach z przełożeniami od 1:1 do 3:1. Uzupełniają ją przekładnie kątowe, technika połączeń, silniki napędowe i akcesoria z systemu modułowego ZIMM, dzięki któremu przekładnie, śruby, silniki i elementy montażowe można łączyć w kompletne systemy podnoszenia.
W obszarze Wykonanie wedlug rysunku ZIMM wytwarza elementy napędowe od modułu 0,3 do 12 i do Ø 1500 mm, w tym koła zębate czołowe i stożkowe, ślimaki oraz śruby kulowe i trapezowe. Odlewanie, produkcja seryjna i obróbka mechaniczna obejmuje części toczone, frezowane i odlewane do 500 kg masy jednostkowej. Produkcja przekładni i wykonanie według rysunku odbywają się w siedzibie głównej w Lustenau zgodnie z ISO 9001:2015; obróbka mechaniczna w zakładzie Sincan/Ankara posiada certyfikaty ISO 9001:2015, ISO 14001:2015 i ISO 45001:2018.
| Obszar produktów ZIMM | Funkcja techniczna | Dane techniczne | Typowe zastosowanie |
|---|---|---|---|
| Aktuatory elektromechaniczne (Seria ZA) | Generowanie precyzyjnego ruchu liniowego z integrowalną techniką napędową | 4 rozmiary: 25 / 50 / 100 / 200 kN Siły podnoszenia od 25 do 200 kN na aktuator Rodzaje śrub: śruba trapezowa · śruba kulowa ISO 9001:2015 | Podnoszenie · Opuszczanie · Pozycjonowanie · Regulacja · Podpieranie · Poziomowanie · Podnoszenie do pionu |
| Podnośniki śrubowe (Seria ZE, ZE-H, GSZ) | Przekształcanie ruchu obrotowego w precyzyjny ruch liniowy | 14 rozmiarów: 2,5 / 5 / 10 / 25 / 35 / 50 / 100 / 150 / 200 / 250 / 350 / 500 / 750 / 1000 kN Siły podnoszenia od 2,5 do 1000 kN na podnośnik Seria ZE od 5 do 1000 kN, Seria ZE-H od 35 do 350 kN, Seria GSZ od 2,5 do 150 kN Rodzaje śrub: śruba trapezowa · śruba kulowa ISO 9001:2015 | Podnoszenie · Opuszczanie · Pozycjonowanie · Regulacja · Podpieranie · Napinanie |

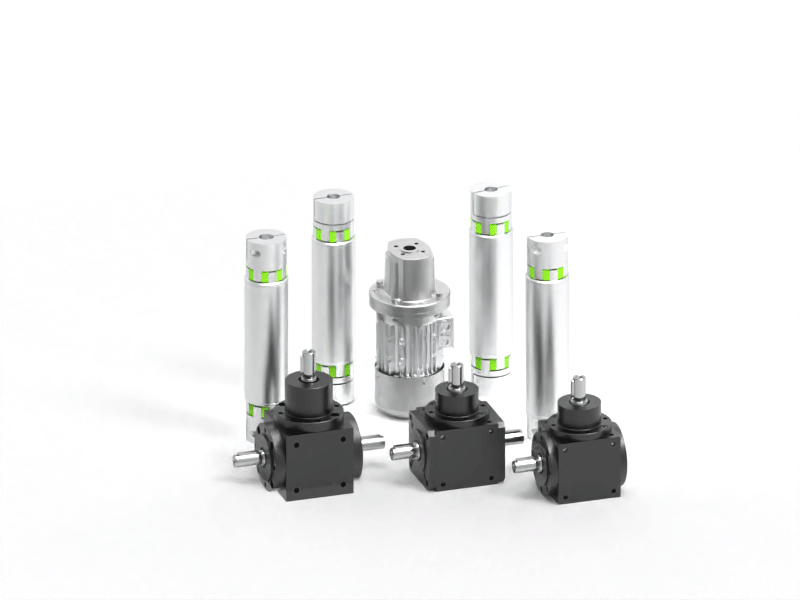

| Przekładnie kątowe ZK | Przekierowanie o 90° i przenoszenie momentu obrotowego | 4 rozmiary (065 / 090 / 120 / 140) Przełożenia 1:1 / 2:1 / 3:1 Prędkość wału napędowego do 1800 min⁻¹ przy smarze standardowym, do 3000 min⁻¹ przy smarze wysokowydajnym, zależnie od położenia zabudowy Zaprojektowane na ponad 20 000 godzin pracy | kompaktowe układy napędowe i przenoszenie siły pod kątem prostym |
| Przekładnie kątowe (KSZ-H, KSZ-2, KST) | Przekierowanie i przenoszenie ruchów obrotowych | 3 wykonania Rozmiary od 2,5 kN do 100 kN, odpowiadające rozmiarom podnośników śrubowych Przełożenia 1:1 / 2:1 / 3:1 Cykl pracy maks. 40 % przy 1500 min⁻¹ Łożyskowanie stożkowe bez luzu Ta sama wysokość zabudowy co aktuatory i podnośniki śrubowe ZIMM | Rozwiązania napędowe przy ograniczonej przestrzeni montażowej |
| Technika połączeń (VWZ, KUZ, KUZ-KK) | Mechaniczne łączenie komponentów systemu | 24 rozmiary (VWZ 6, KUZ 12, KUZ-KK 6) Moment znamionowy do 660 Nm Gwiazda elastomerowa Shore 64D, od −20 °C do +70 °C, ograniczony od −30 °C do +100 °C KUZ z rowkiem wpustowym DIN 6885/1-PP VWZ z kontrolą bicia promieniowego od długości 1000 mm | Wały, sprzęgła i integracja systemu |
| Silniki napędowe (silniki trójfazowe AC, kołnierze silnika) | Napęd i interfejs do generowania ruchu | 4 formy konstrukcyjne (B3, B5, B14B, B14C) Moc silnika od 0,09 kW do 75 kW Hamulec silnika 230 V AC / 205 V DC, inne napięcia 24 V DC / 400 V AC / 500 V AC na zapytanie PTC standardowo powyżej 1,5 kW Wentylacja obca wymagana przy pracy ciągłej poniżej 25 Hz | rozwiązania zmotoryzowane w systemie modułowym ZIMM |
| Akcesoria (system modułowy ZIMM) | Przyłączanie, ochrona i zabezpieczanie systemów napędowych | Elementy montażowe do aktuatorów elektromechanicznych Serii ZA i podnośników śrubowych Serii ZE, ZE-H i GSZ Wykonania do śrub-R obrotowych i śrub-S stojących Mechaniczne elementy mocujące, przegubowe, ochronne, zabezpieczające i monitorujące | integracja specyficzna dla klienta i zabezpieczenie funkcji |
| Wykonanie wedlug rysunku | Wytwarzanie elementów napędowych szytych na miarę według rysunków i specyfikacji | Uzębienia moduł 0,3–12 Koła zębate czołowe do Ø 1500 mm, koła stożkowe do Ø 1000 mm (o uzębieniu spiralnym do Ø 500 mm), ślimacznice do Ø 1000 mm, ślimaki do Ø 500 mm Śruby kulowe 16×5–160×80, śruby trapezowe 12×3–160×20 Stal, aluminium, brąz, tworzywa techniczne ISO 9001:2015 | Części specjalne, części według rysunku i komponenty specyficzne dla klienta |
| Odlewanie, produkcja seryjna i obróbka mechaniczna | Produkcja i obróbka części odlewanych, toczonych i frezowanych z procedurami kontroli | Części toczone i frezowane do Ø 450 mm Obudowy przekładni do 800 mm wymiaru krawędzi i 200 kg Części aluminiowe i stalowe do 500 kg masy jednostkowej Od EN-GJS-350-22 do EN-GJS-700-2, EN-GJL-250, stale ulepszane i do nawęglania wg DIN EN 10083/10084 ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 | Budowa maszyn, budowa instalacji i przemysłowe komponenty seryjne |
Branże i zastosowania techniki napędowej ZIMM
Technika napędowa ZIMM jest stosowana w aplikacjach przemysłowych, w których ładunki muszą być precyzyjnie przemieszczane, pozycje osiągane w sposób powtarzalny lub ruchy obrotowe kompaktowo przekierowywane. W zależności od zastosowania wykorzystywane są podnośniki śrubowe, aktuatory elektromechaniczne, przekładnie kątowe ZK oraz odpowiednie części osprzętu z systemu modułowego ZIMM.

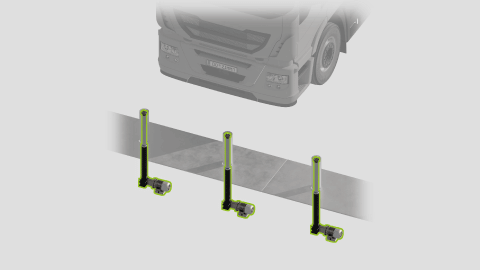

Automatyzacja
Przemysł kablowy, drutowy i rurowy
Systemy transportu autonomicznego
Inżyniera wodna
Systemy kolejek linowych
Energia wiatrowa
Logistyka morska
Technika sceniczna
Lotnictwo
Systemy antenowe
Podnośniki pochyłe
Technologie bezpieczeństwa i ochrony miejskiej
Przemysł drzewny

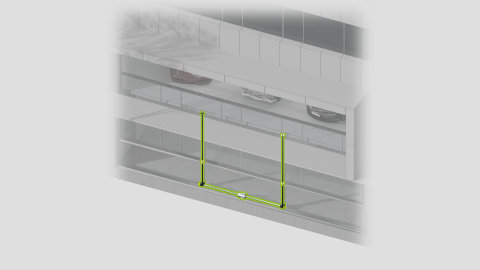

Architektura

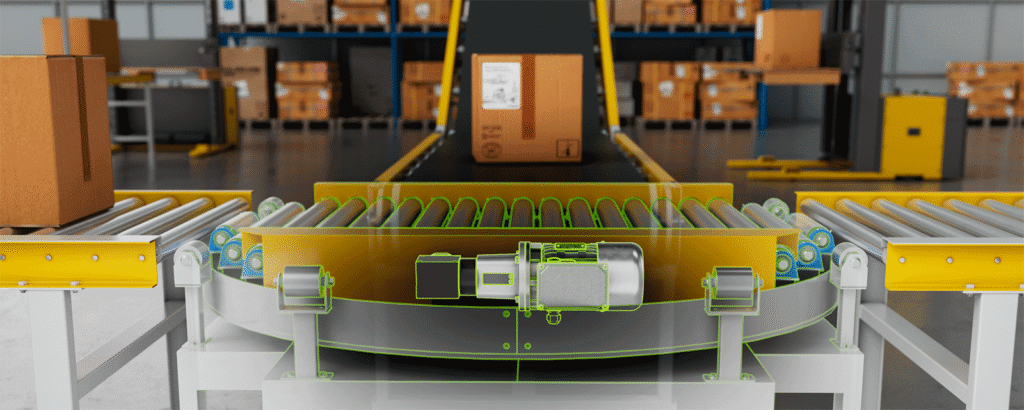

Intralogistyka

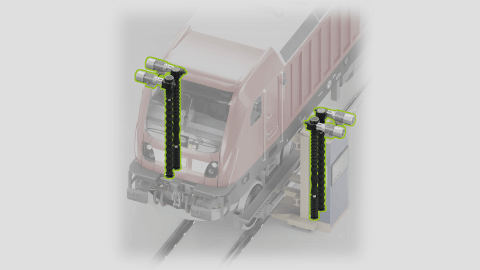

Technika kolejowa

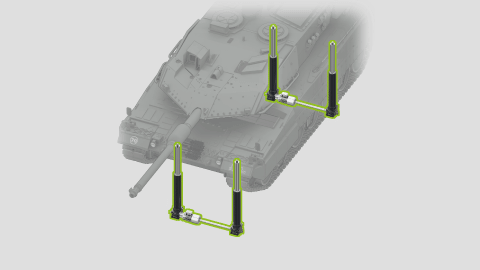

Obronność
Co mówią nasi klienci
Współpraca z firmą ZIMM od początku przebiegała profesjonalnie, sprawnie i charakteryzowała się doskonałą komunikacją. Dzięki szytemu na miarę rozwiązaniu udało nam się znacznie przyspieszyć automatyzację, zoptymalizować naszą linię produkcyjną, a jednocześnie znacznie poprawić bezpieczeństwo naszych pracowników.
Inż. Michael Pehr | Kierownik działu mechanicznego
Knauf Ceiling Solutions
Dzięki elastyczności systemu modułowego ZIMM możemy sprawnie i bezpiecznie realizować nawet najbardziej wymagające wymagania klientów. Duży wybór komponentów i rozmiarów pozwala na realizację indywidualnych koncepcji transportowych dla najróżniejszych typów pojazdów.
Kirstin Schulenburg | Sales & Strategic Project Management
Moetefindt Fahrzeugbau GmbH & Co. KG
Kluczowym czynnikiem w decyzji na korzyść podnośników śrubowych Grupy ZIMM był, oprócz ścisłej współpracy z panem Jorge Mondragónem Abalem, także nieskomplikowany, intuicyjny konfigurator, który pozwolił nam znaleźć rozwiązanie idealne dla naszych wymagań.
Julian Schroth | Design engineer
P.A. Automation GmbH
ZIMM dostosował się do naszych potrzeb i zapewnił nam doskonałe wsparcie w realizacji wymagań. Dało nam to możliwość opracowania nowego pojazdu, o jeszcze lepszych parametrach niż nasze poprzednie produkty.
Tomasz Tomza | Chief Design Engineer
RB Poland
Zwłaszcza przy remontach obrabiarek często stawiamy na nowe i innowacyjne rozwiązania. Oryginalne części często nie są już produkowane lub należy zwiększyć zakres wydajności maszyny. ZIMM przekonał nas swoim innowacyjnym myśleniem i zawsze chętnie będziemy polegać na ich wiedzy specjalistycznej w przyszłych projektach.
Hartmut Röschard | CEO
HR Werkzeugmaschinen GmbH
Podnośniki śrubowe są bardzo dobrym rozwiązaniem do podnoszenia podiów na wyższe poziomy. Firma ZIMM dostarczyła systemy przekładniowe „szyte na miarę” dla naszego projektu AKM w Stambule, gdzie ważny był zarówno stosunek ceny do wydajności, jak i wymagana była bardzo szeroka wiedza techniczna. Przede wszystkim ważną rolę odegrało dotrzymanie terminów dostaw – i tutaj ZIMM dotrzymał słowa pomimo czasami napiętych harmonogramów. Oprócz jakości współpraca z firmą ZIMM układała się również bardzo dobrze, od doradztwa na miejscu po sprzedaż techniczną. Dlatego z radością ponownie zwróciliśmy się do firmy ZIMM z prośbą o kolejne zamówienie.
Bernhard Kranz | Procurement Manager
Waagner-Biro Stage Systems
W 2017 roku weszliśmy w dziedzinę precyzyjnych pras laboratoryjnych do elektrochemii, która była dla nas nowością. Szerokie doradztwo i wsparcie techniczne firmy ZIMM sprawiły, że podnośnik śrubowy wybrany do prototypu jest nadal częścią produktu seryjnego i umożliwia naszym klientom najlepsze możliwe charakteryzowanie nowych materiałów akumulatorowych.
Dr. Benedikt Huber | CEO
rhd instruments Verwaltungs GmbH
Współpraca z firmą ZIMM jest bardzo łatwa i nieskomplikowana. System urzeka wręcz wysokiej jakości wykonaniem. Montaż jest wyjątkowo łatwy. W rozwoju nowych maszyn i urządzeń życzyłbym sobie więcej takich partnerów jak firma ZIMM.
Michael Steurer | Member CTO Office
EISBÄR Trockentechnik GmbH
Jako kierownik produktu w obszarze bloków formujących, zawsze szukam innowacyjnych rozwiązań dla naszych systemów. Dzięki firmie ZIMM znaleźliśmy kompetentnego partnera do dalszej poprawy jakości naszych maszyn. Dzięki elastyczności firmy udało nam się wspólnie opracować specjalną przekładnię, która jest precyzyjnie dostosowana do naszych wymagań.
Martina Schiava | Engineering
HIRSCH Maschinenbau GMBH
Szukaliśmy nowego rozwiązania dla technologii napędowej naszej maszyny i dzięki podnośnikom śrubowym ZIMM KGT zrobiliśmy właściwy krok w kierunku technicznie precyzyjnego, solidnego i trwałego rozwiązania. Dzięki napędom śrubowym ZIMM można było zrealizować strategię od maszyny specjalnej do maszyny standardowej.
Otmar Weirich | CEO
INGENIA GmbH
Z firmą ZIMM od wielu lat łączymy zaawansowane technologicznie rozwiązania w połączeniu z optymalną obsługą klienta. Ten projekt również mógł zostać zrealizowany ku pełnej satysfakcji naszego klienta.
Armin Schroff | Design engineer grad. eng. (University of Applied Sciences)
khb maschinen- und anlagenbau
Za pomocą dźwigników śrubowych realizujemy ruchy o różnych stopniach swobody. Daje nam to możliwość elastycznego wytwarzania profili szczelinowych o różnych geometriach. Otrzymaliśmy bardzo dobre wsparcie ze strony firmy ZIMM w zakresie doboru i konstrukcji podnośników śrubowych.
Benedikt Depta M. Sc.
TU Darmstadt | Institute for Production Engineering and Forming Machinery
Aby zaoszczędzić na wadze kształtowanych profili, na całej długości mają zostać wprowadzone zmienne grubości ścianek przy użyciu nowego, elastycznego procesu walcowania. Podnośniki śrubowe realizują niezbędny ruch translacyjny rolek. Dziękuję firmie ZIMM za bardzo dobre rady i wsparcie w tym projekcie.
Franziska Aign M. Sc.
TU Darmstadt | Institute for Production Engineering and Forming Machinery
Bądź na bieżąco
-
Jakie dane są potrzebne do doboru przekładni kątowej ZK?
Do doboru przekładni kątowej ZK potrzebne są parametry pracy oraz czynniki eksploatacyjne. Razem dają one…
-
Jakie wymagania dotyczą smarowania, wymiany środka smarnego i uruchomienia przekładni kątowej ZK?
W przypadku przekładni kątowej ZK obowiązują wymagania dotyczące smarowania wstępnego, interwałów wymiany środka smarnego oraz…
-
Które części akcesoryjne z programu dostaw ZIMM pasują do przekładni kątowej ZK?
Do przekładni ZK firma ZIMM oferuje części akcesoryjne z systemu modułowego. Obejmują one zarówno układ…
-
Jak są zaprojektowane i wykonane przekładnie kątowe ZK?
W przekładniach kątowych ZK określone są żywotność, wykonanie obudowy i uzębienia, łożyskowanie oraz lakierowanie. Wykonania…
Suwnice bramowe przełączają się między ruchem wzdłużnym, poprzecznym, obrotowym i postojowym. W tym celu elementy podwozia muszą być obracane w kontrolowany sposób i niezawodnie blokowane.
Po stronie lądowej suwnicy kontenerowej napięcie liny musi być utrzymywane na stałym poziomie, aby zapobiec jej luzowaniu i zapewnić stabilne prowadzenie wózka.
Skorzystaj z produkcji „szytej na miarę” firmy ZIMM, która łączy w sobie najlepsze techniki wykonania uzębienia i szlifowania kół zębatych, a także solidną obróbkę cieplną z precyzyjnymi procedurami kontrolnymi aby zapewnić jakość i precyzję komponentów Twoich elementów napędowych. Zapytaj już teraz i zdefiniuj nowe standardy.
Odkryj szyte na miarę w firmie ZIMM rozwiązania w zakresie odlewnictwa i obróbki mechanicznej dla inżynierii mechanicznej i instalacji w budowie maszyn. Najnowocześniejsza technologia, precyzyjne części toczone i frezowane oraz kompleksowe procedury badawcze gwarantują produkty najwyższej jakości.

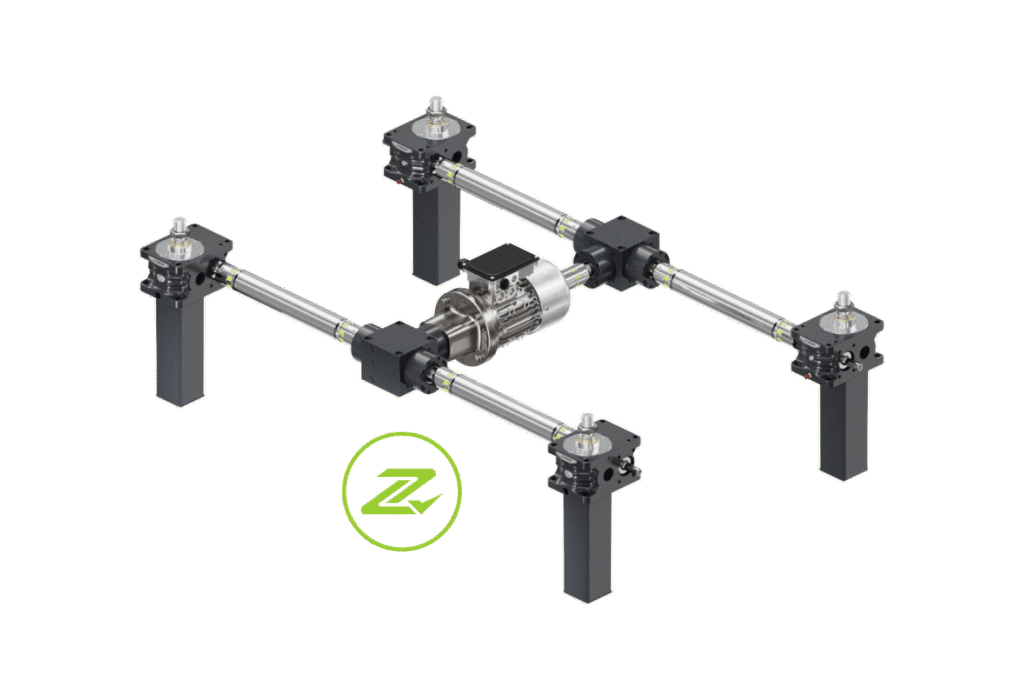

Efektywne planowanie projektu z ZIMM Builder – naszym konfiguratorem 3D
ZIMM Builder to cyfrowy konfigurator produktów dla systemów napędowych ZIMM z podnośnikami śrubowymi, aktuatorami elektromechanicznymi i przekładniami kątowymi. Wspiera konstruktorów przy wyborze serii produktu, wielkości, wersji oraz odpowiednich elementów dodatkowych i udostępnia istotne dla projektu dane CAD do dalszego konstruowania.
Dzięki ZIMM Builder tworzą Państwo kompletne systemy podnoszenia, aktuatorów i przekładni kątowych bezpośrednio w przeglądarce – krok po kroku. Od pomysłu do rozwiązania – bezpiecznie i efektywnie.
- Prosto do celu | Pliki i dane CAD bez komplikacji, bez wysiłku
- Projektuj bezpiecznie | Kontrola poprawności doboru w czasie rzeczywistym
- Elastyczna personalizacja | Łatwe łączenie różnych rozmiarów i akcesoriów
- Ulepsz proces doboru | Udostępniaj wyniki, przyspiesz zatwierdzanie
- Po prostu przekonujące | Przejrzyste, niezawodne i zawsze gotowe do użycia
Kontakt
Masz zapytanie techniczne dotyczące przekładni przemysłowych ZIMM, odpowiednich akcesoriów lub rozwiązań produkcyjnych? Prześlij nam dane projektu, rysunki lub wymagania. Wspieramy Cię w doborze, wymiarowaniu i integracji odpowiedniego rozwiązania.
Nasi partnerzy kontaktowi: Twój globalny dostęp do ZIMM
ZIMM jest obecny na całym świecie i ma partnerów w ponad 35 krajach. Dzięki naszej globalnej sieci zawsze możemy zaoferować Ci niezawodne produkty i kompleksową obsługę. Skorzystaj z naszego wieloletniego doświadczenia i zwiększ wydajność swoich maszyn i systemów dzięki wysokiej jakości rozwiązań ZIMM.
