TWOJE WYMAGANIA – NASZE ROZWIĄZANIA
Podnośniki śrubowe ZIMM | Siły podnoszenia od 2,5 do 1000 kN do podnoszenia, pozycjonowania i regulacji
| Zadania ruchowe: | Podnoszenie · Opuszczanie · Pozycjonowanie · Regulacja · Podpieranie · Napinanie |
| Grupy produktów: | Podnośniki śrubowe · Przekładnie śrubowe |
| Zakresy siły podnoszenia: | Od 2,5 do 1000 kN na podnośnik | Seria ZE – od 5 do 1000 kN · Seria ZE-H – od 35 do 350 kN · Seria GSZ – od 2,5 do 150 kN |
| Rozmiary: | 14 |
| Rodzaje śrub: | Śruba trapezowa · Śruba kulowa |
| Obszary zastosowania: | Budowa maszyn i urządzeń · Automatyzacja · Przemysł kablowy, drutowy i rurowy · Wózki samojezdne (AGV) · Hydrotechniczne konstrukcje stalowe · Systemy kolei linowych · Energetyka wiatrowa · Logistyka morska · Technika sceniczna · Dźwigi ukośne · Lotnictwo i przemysł kosmiczny · Miejskie systemy bezpieczeństwa i ochrony · Przemysł drzewny · Architektura · Intralogistyka · Technika kolejowa · Obronność |
| Zarządzanie jakością: | ISO 9001:2015 · Otwarte na dalsze normy, oceniane indywidualnie dla projektu |

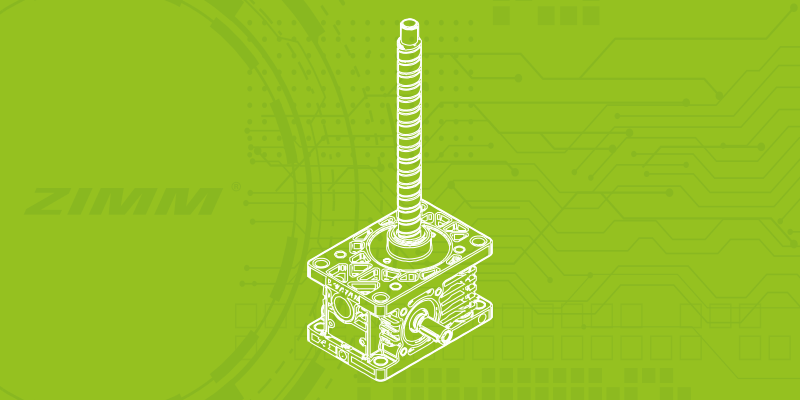

Podnośniki śrubowe ZIMM zamieniają doprowadzony ruch obrotowy w liniowy ruch podnoszenia lub nastawiania. Podnoszą, opuszczają, pozycjonują i regulują elementy lub ładunki w sposób powtarzalny – jako pojedynczy podnośnik lub jako mechanicznie sprzężony system wielośrubowy z kilkoma punktami podnoszenia. Dostępnych jest 14 rozmiarów w trzech seriach, z siłami podnoszenia od 2,5 do 1000 kN na podnośnik.
System modułowy ZIMM umożliwia łączenie podnośników śrubowych i siłowników elektromechanicznych z odpowiednimi śrubami, silnikami, wałami łączącymi, sprzęgłami oraz elementami montażowymi. Pozwala to na tworzenie zintegrowanych układów napędowych, znajdujących zastosowanie w różnorodnych rozwiązaniach dla pojazdów, warsztatów i systemów transportowych. Projektowanie opiera się na takich parametrach, jak udźwig, skok, prędkość, cykl pracy, liczba punktów napędowych, zabudowa, warunki środowiskowe oraz koncepcja bezpieczeństwa całego systemu.
ZIMM GmbH projektuje i wytwarza przekładnie śrubowe, przekładnie kątowe, siłowniki elektromechaniczne oraz pasujący osprzęt do przemysłowych zadań podnoszenia, pozycjonowania i napędu w swojej siedzibie pod adresem Millennium Park 3, 6890 Lustenau, Austria.
Ogólne informacje techniczne
Elektromechanika vs. Hydraulika
W bezpośrednim porównaniu technologii elektromechaniczne podnośniki śrubowe coraz częściej zastępują klasyczne rozwiązania hydrauliczne w nowoczesnych instalacjach przemysłowych. Poniższe zestawienie pokazuje wyraźne zalety podnośników śrubowych ZIMM w obszarach ekonomiczności, precyzji i niezawodności eksploatacyjnej:
| Kryterium | Elektromechanika ZIMM | Hydraulika |
| Efektywność energetyczna | Wysoka – energia tylko na żądanie | Ciągle pracująca pompa |
| Dokładność pozycjonowania | Dokładność mikrometryczna, powtarzalna | Wycieki wpływają na precyzję |
| Nakłady na konserwację | Minimalne, brak zarządzania płynami | Wysokie – olej, filtry, uszczelnienia |
| Kompatybilność z otoczeniem | Brak szkód z wycieków, bezwyciekowe | Możliwość zanieczyszczenia olejem |
| Nakład montażowy | Kompaktowa, łatwa integracja | Skomplikowane rurociągi i uszczelnienia |
| Bezpieczeństwo pracy | Brak zagrożenia pożarowego od oleju | Zagrożenie pożarowe w razie wycieków |
| Synchronizacja | Precyzyjna synchronizacja wielu osi | Skomplikowana, podatna na spadki ciśnienia |
| Hałas podczas pracy | Cicha, brak pompy hydraulicznej | Głośna praca agregatów pompowych |
| Sterowalność / Cyfryzacja | Prosta integracja z PLC, Przemysł 4.0 | Bardziej skomplikowana, charakter analogowy |
| Czystość / Higiena | Idealna do pomieszczeń czystych i żywności | Problematyczne pozostałości oleju |
Funkcjonalność | Śruba obrotowa i stojąca
Śruba-R | obrotowa
Śruba jest przymocowana do ślimacznicy i obraca się wraz z nią. Nakrętka zabezpieczona przed obrotem przemieszcza się w górę i w dół.
Śruba-S | stojąca
Przekładnia ślimakowa zawiera ślimacznicę z gwintem i przekształca ruch obrotowy w ruch osiowy śruby, pod warunkiem zabezpieczenia śruby przed obrotem.
Fonctionnalité | Vis tournante et vis à avance axiale Funkcjonalność | Śruba obrotowa i stojąca Śruba-R | obrotowa Śruba jest przymocowana do ślimacznicy i obraca się wraz z nią. Nakrętka zabezpieczona przed obrotem przemieszcza się w górę i w dół. Śruba-S | stojąca Przekładnia ślimakowa zawiera ślimacznicę z gwintem i przekształca ruch obrotowy w ruch osiowy śruby, pod warunkiem zabezpieczenia śruby przed obrotem.
Możliwe kombinacje | System modułowy ZIMM
System modułowy ZIMM uzupełnia podnośniki śrubowe o odpowiednie akcesoria do śrub-R obrotowych i śrub-S stojących. W zależności od wersji i zastosowania wybór obejmuje mechaniczne elementy mocujące, przegubowe, ochronne, zabezpieczające i monitorujące.
Obszary zastosowań i zastosowania
Podnośniki śrubowe ZIMM są stosowane do precyzyjnego podnoszenia, opuszczania, pozycjonowania i regulacji elementów konstrukcyjnych lub ładunków. Doskonale sprawdzają się w zastosowaniach wymagających powtarzalnych ruchów liniowych, solidnej mechaniki oraz kontrolowanej integracji w maszynach lub urządzeniach.
Niezależnie od tego, czy chodzi o technologię sceniczną, automatykę czy przemysł kabli i rur – gdy ładunki muszą być bezpiecznie, precyzyjnie i wydajnie przemieszczane, nasze podnośniki śrubowe są optymalnym rozwiązaniem. ✅ Niezawodne & trwałe – idealne do wymagających zastosowań ✅ Bezpieczne i precyzyjne pozycjonowanie nawet przy dużych obciążeniach ✅ Niskie koszty konserwacji & wydajność – dla maksymalnej opłacalności
Cztery aktuatory ZIMM kompensują w punktach podparcia nierówności podłoża i wprowadzają pojazd w pozycję poziomą. Dopiero potem radar przemieszczany jest do pozycji roboczej.
Po stronie lądowej suwnicy kontenerowej napięcie liny musi być utrzymywane na stałym poziomie, aby zapobiec jej luzowaniu i zapewnić stabilne prowadzenie wózka. Przekładnie śrubowe generują liniowy ruch napinający. System napinający utrzymuje liny w obszarze backreach pod kontrolowanym napięciem wstępnym.
Najczęstsze pytania dotyczące podnośników śrubowych ZIMM
Nasza oferta podnośników śrubowych
W zależności od obszaru zastosowań i aplikacji dostępnych jest 14 rozmiarów w różnych seriach o sile podnoszenia od 2kN do 1000kN.
5kN-1000kN
35kN-350kN
2,5kN-150kN
Zapytaj teraz
Planują Państwo zadanie związane z podnoszeniem, pozycjonowaniem, regulacją lub mocowaniem i potrzebują oferty lub wsparcia technicznego w zakresie podnośników śrubowych ZIMM? Prosimy o opisanie swojego zastosowania i dołączenie rysunku, szkicu lub specyfikacji zadania. Nasi inżynierowie aplikacji pomogą Państwu w doborze serii, wielkości oraz odpowiedniej technologii śrub, silników, połączeń i osprzętu z systemu modułowego ZIMM, również w przypadku specyficznych dla projektu zastosowań specjalnych.
