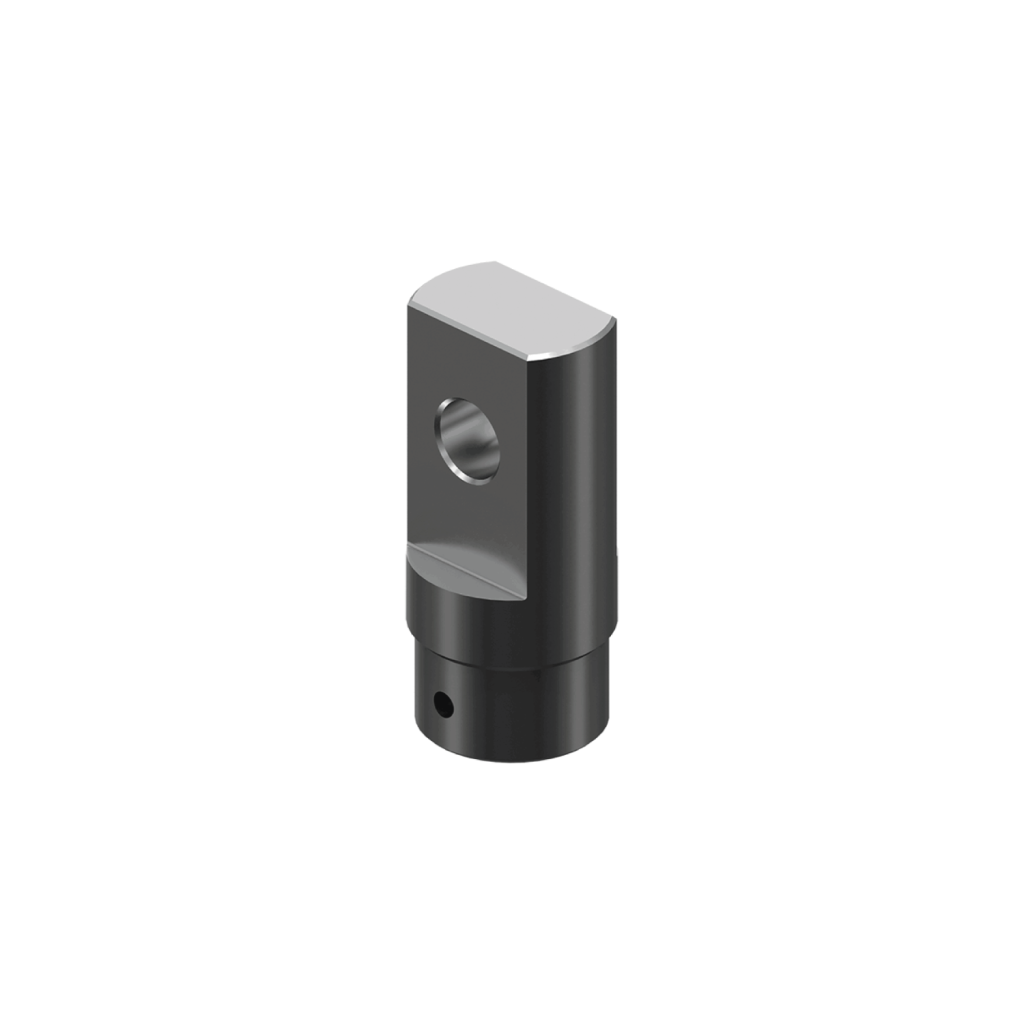

Stal zabezpieczona przed korozją zawiera wkręt dociskowy bez łba |

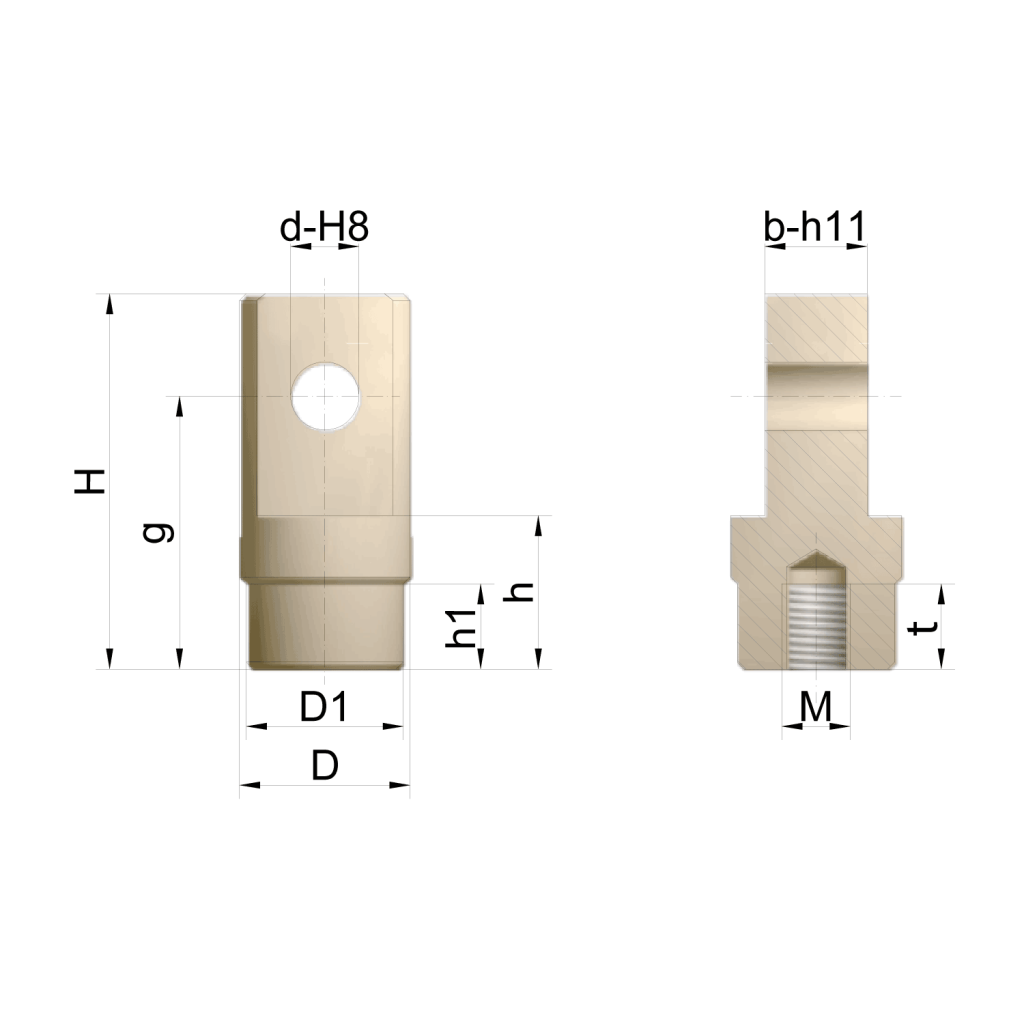

Rozmiar | H | D | D1 | d | M | g | b | h | h1 | t | kg |
---|---|---|---|---|---|---|---|---|---|---|---|
5 kN | 65 | 30 | 29 | 12 | M12 | 48 | 18 | 25 | 20 | 22 | 0,25 |
10 kN | 80 | 40 | 39 | 14 | M14 | 56 | 24 | 25 | 20 | 25 | 0,56 |
25 kN | 110 | 50 | 46 | 20 | M20 | 80 | 30 | 45 | 25 | 25 | 1,2 |
35 kN | 130 | 65 | 60 | 30 | M30 | 92 | 35 | 50 | 30 | 33 | 2,1 |
50 kN | 130 | 65 | 60 | 30 | M30 | 92 | 35 | 50 | 30 | 33 | 2,1 |
100 kN | 144 | 90 | 85 | 35 | M36 | 108 | 40 | 65 | 40 | 55 | 4,4 |
150 kN | 210 | 100 | 90 | 50 | M42x2 | 155 | 57 | 90 | 50 | 70 | 8 |
Inne wymiary na zapytanie ofertowe.
