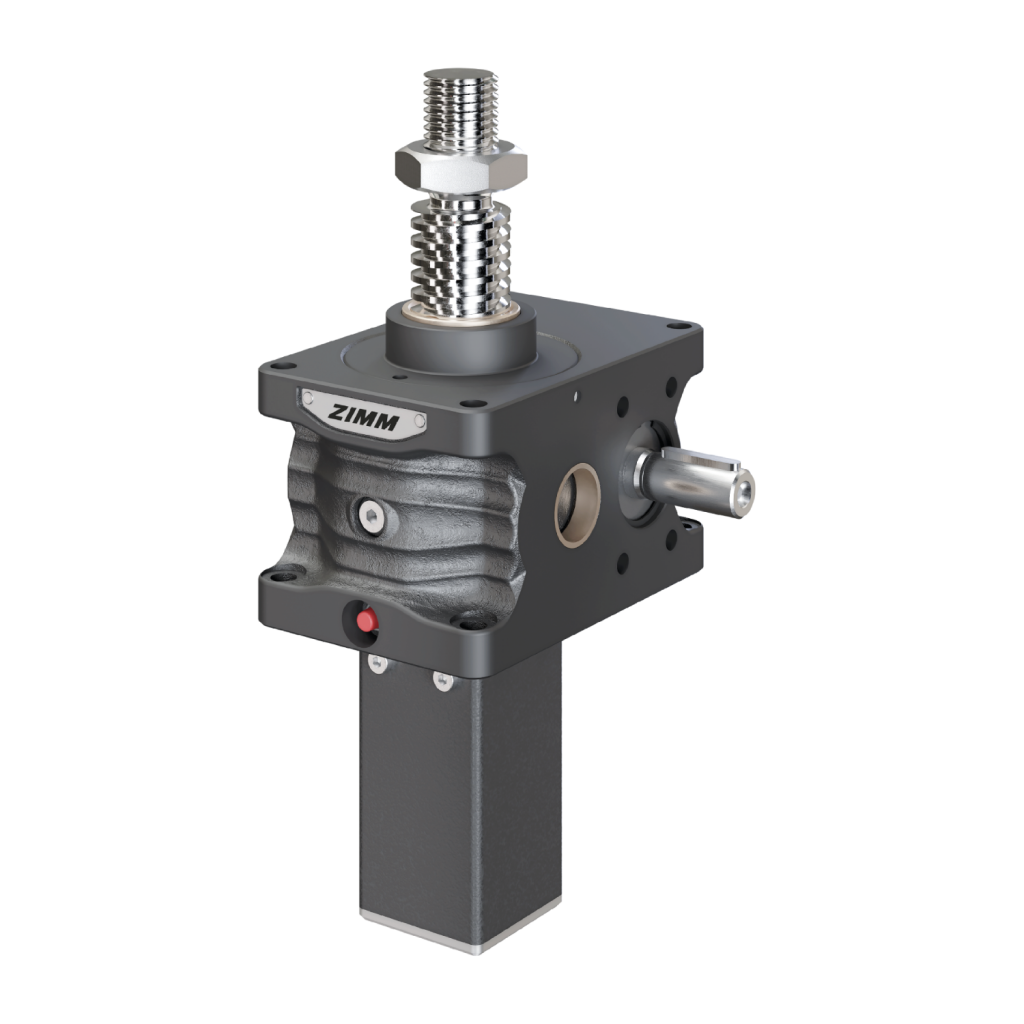

| 100 kN | |
| 1500 rpm | |
| 1800 rpm | |
| 55x9 | |
| GGG-50, zabezpieczony przed korozją | |
| Stal, utwardzona, szlifowana | |
| 29,0 kg | |
| 15,7 kg | |
| Syntetyczny smar płynny | |
| Smarowanie smarem stałym | |
| max. 60°, większe na zapytanie | |
| N: 4,66 kg cm² / L: 3,38 kg cm² | |
| max. 53,4 Nm (N) / max. 13,5 Nm (L) | |
| max. 540 Nm | |
| Stojąca (S) |
Nakrętka zabezpieczająca jest stosowana szczególnie tam, gdzie istnieje zagrożenie dla zdrowia i życia ludzi w przypadku zerwania gwintu. Nakrętka zabezpieczająca może również chronić maszyny i linie technologiczne przeciw przestojom.
Zużycie
Po zużyciu maks. 25% skoku gwintu, nakrętkę roboczą (R) lub przekładnię śrubową (S) należy wymienić.
Kontrola
Zużycie i luz gwintowy należy sprawdzać i dokumentować w regularnych odstępach czasu (w zależności od cyklu pracy). Oznacza to, że można zaplanować wymianę odpowiednio wcześnie, bez awarii układu.
Kontrola elektryczna
Monitorowanie elektryczne wskazuje zużycie gwintu nakrętki przy zużyciu około 25% i może być natychmiast wyświetlana w centralnym układzie sterowania. Wymiana części zużywających się może być zorganizowana na czas.
Podnośniki śrubowe | ZE & ZE-H-serii
| Gwint Tr dxP | Podziałka P | mm | max. dopuszczalne zużycie | Luz gwintu* (25% z P) mm |
|---|---|---|
| 16×4, 18×4, 20×4 | 4 | 1,0 |
| 30×6 | 6 | 1,5 |
| 40×7 | 7 | 1,75 |
| 50×8 | 8 | 2,0 |
| 55×9, 60×9 | 9 | 2,25 |
| 70×12 | 12 | 3,0 |
| 80×16, 100×16, 120×16 | 16 | 4,0 |
| 40×20 160×20 | 20 | 5,0 |
* Identyczny dla śrub 2-zwojnych (ta sama grubość powierzchni przyłożenia)
