Mechaniczny wyłącznik krańcowy z przekaźnikiem NC | |
Metalowa obudowa, metalowy popychacz rolkowy | |
1NO + 1NC, wyposażony w zestyk szybkodziałający | |
IP67 | |
-40°C do +70°C | |
PVC czarny Ø 7,3 mm, 5 x 0,75 mm² | |
-25°C do +70°C | |
-40°C do +105°C (na zapytanie) | |
Maks. 240V AC / 1,5A Maks. 250V DC / 0,1A | |
5 mln cykli przełączania przy napięciu stałym 240V DC/3W 1 mln cykli przełączania przy napięciu przemiennym 230V AC/0,5A | |
0,2 kg | |
0,45 kg |
Proszę zwrócić uwagę :
Wyłączniki krańcowe można zamontować niezależnie od siebie,na każdej z czterech stron rury osłonowej.

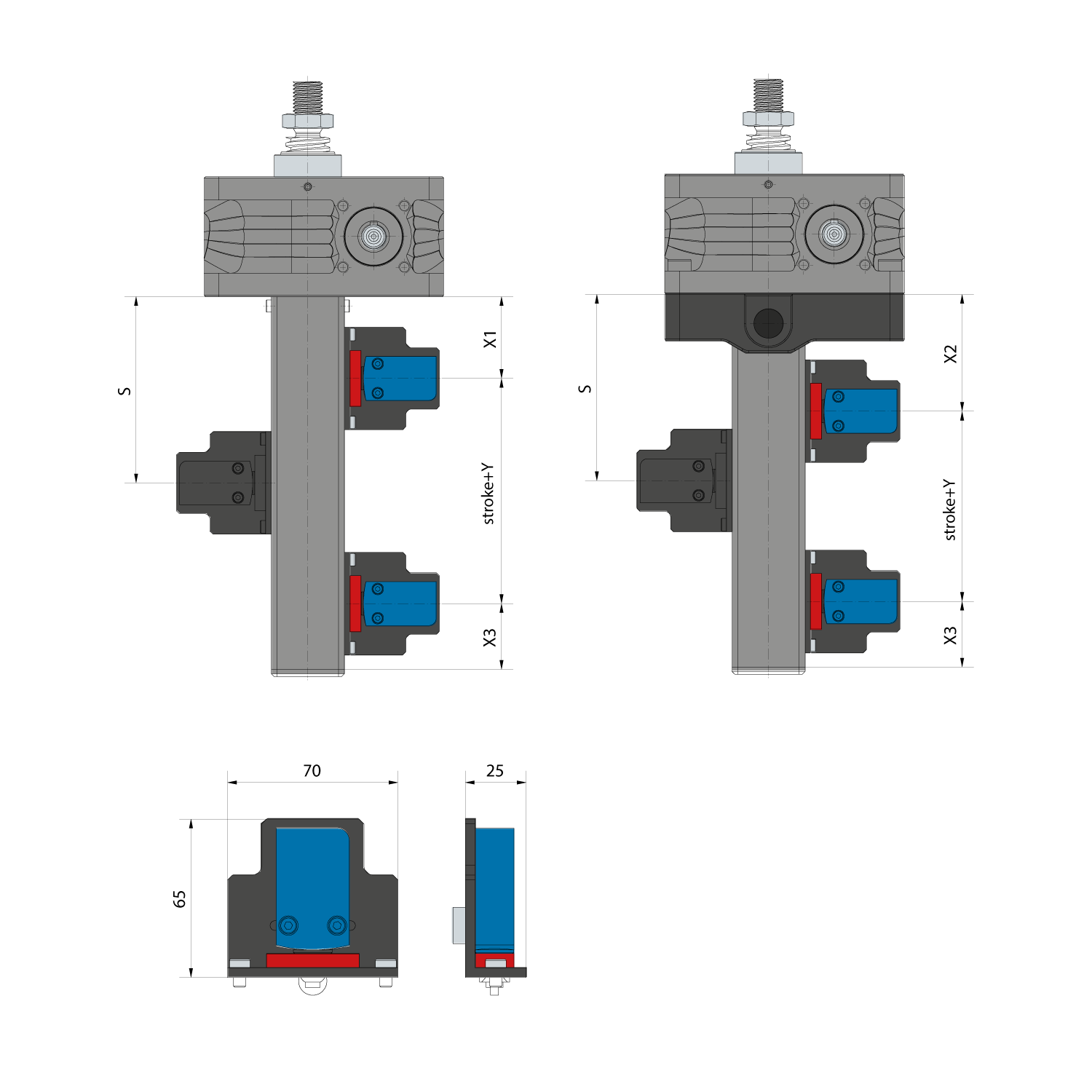

Rozmiar | Gwint | X1 | X2 | X3 | Y |
---|---|---|---|---|---|
16×4 | TR | 48 | 70 | 48 | 21 |
16×5 | KGT | 49 | 70 | 45 | 25 |
16×10 | KGT | 49 | 70 | 45 | 25 |
18×4 | TR | 49 | 70 | 45 | 25 |
20×4 | TR | 52 | 72 | 45 | 24 |
25×5 | KGT | 52 | 72 | 45 | 24 |
25×10 | KGT | 52 | 72 | 45 | 24 |
25×25 | KGT | 77 | 77 | 68 | 24 |
25×50 | KGT | 142 | 142 | 133 | 24 |
30×6 | TR | 56 | 80 | 45 | 24 |
32×5 | KGT | 56 | 80 | 45 | 24 |
32×10 | KGT | 56 | 80 | 45 | 24 |
32×20 | KGT | 56 | 80 | 45 | 24 |
32×40 | KGT | 91 | 91 | 78 | 24 |
40×7 | TR | 64 | 90 | 45 | 34 |
40×5 | KGT | 65 | 90 | 45 | 34 |
40×7 | TR | 65 | 90 | 45 | 34 |
40×10 | KGT | 65 | 90 | 45 | 34 |
40×20 | KGT | 65 | 90 | 45 | 34 |
40×40 | KGT | 90 | 90 | 68 | 34 |
50×10 | KGT | 65 | 110 | 45 | 34 |
50×20 | KGT | 70 | 110 | 48 | 34 |
50×40 | KGT | 110 | 110 | 88 | 34 |
55×9 | TR | 65 | 110 | 45 | 34 |
60×9 | TR | 70 | 120 | 45 | 34 |
63×10 | KGT | 70 | 120 | 45 | 34 |
63×20 | KGT | 75 | 120 | 48 | 34 |
63×40 | KGT | 115 | 120 | 88 | 34 |
63×60 | KGT | 155 | 155 | 128 | 34 |
Inne wymiary na zapytanie ofertowe.
