| Żeliwo szare (GG25) | |
| Brąz (Rg7) |

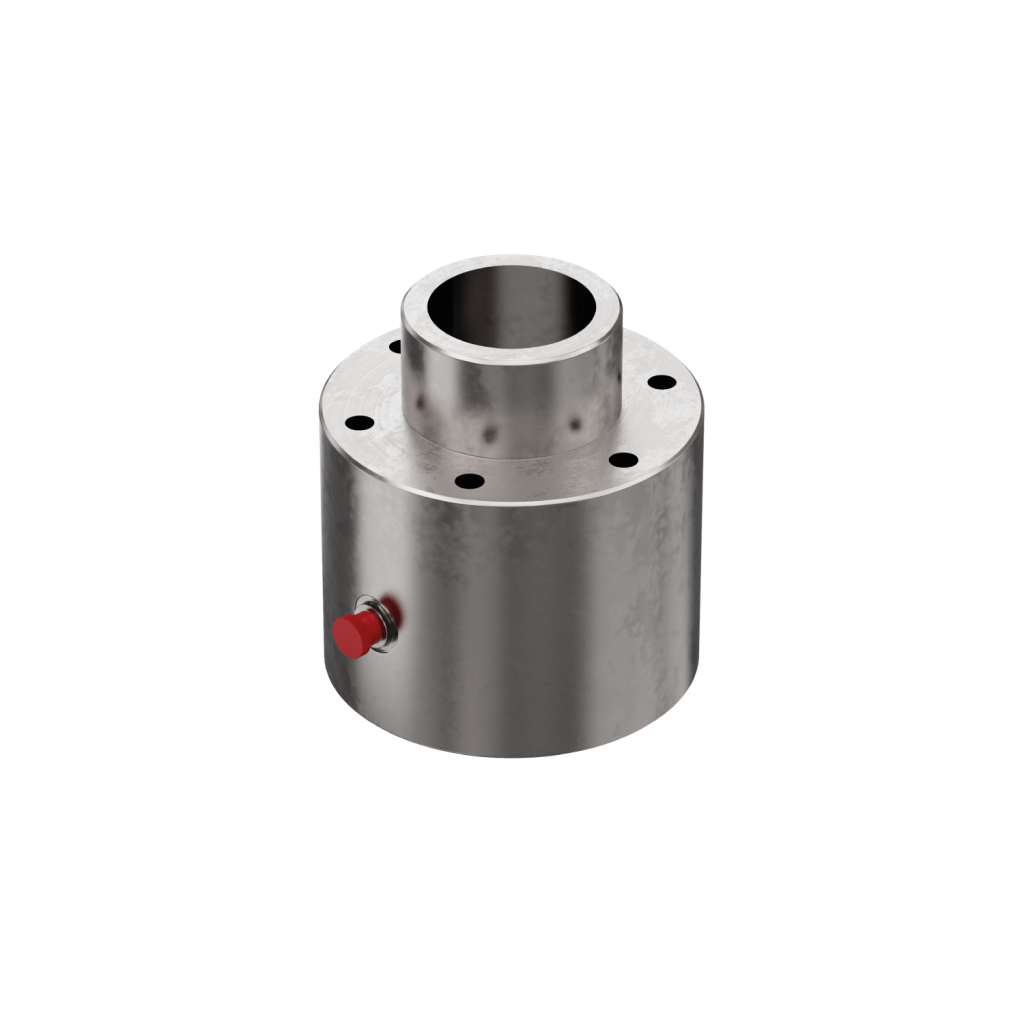

- Kompensacja kątowa do maks. 3°
- Możliwość zamocowania mieszka osłonowego z obu stron
- Taka sama średnica odsadzenia przekładni, nakrętki i płyty łożyskowej
- Smarowniczka lub przyłącze do centralnego układu smarowania lub dozownika środka smarnego
Proszę zwrócić uwagę :
Nakrętka wahliwa nie może kompensować błędów równoległości śrub względem siebie oraz względem prowadnic. Należy zwrócić szczególną uwagę na dokładne ustawienie. Powierzchnie montażowe (przylgowe) przekładni muszą zatem być dokładnie pod kątem prostym w stosunku do prowadnic.

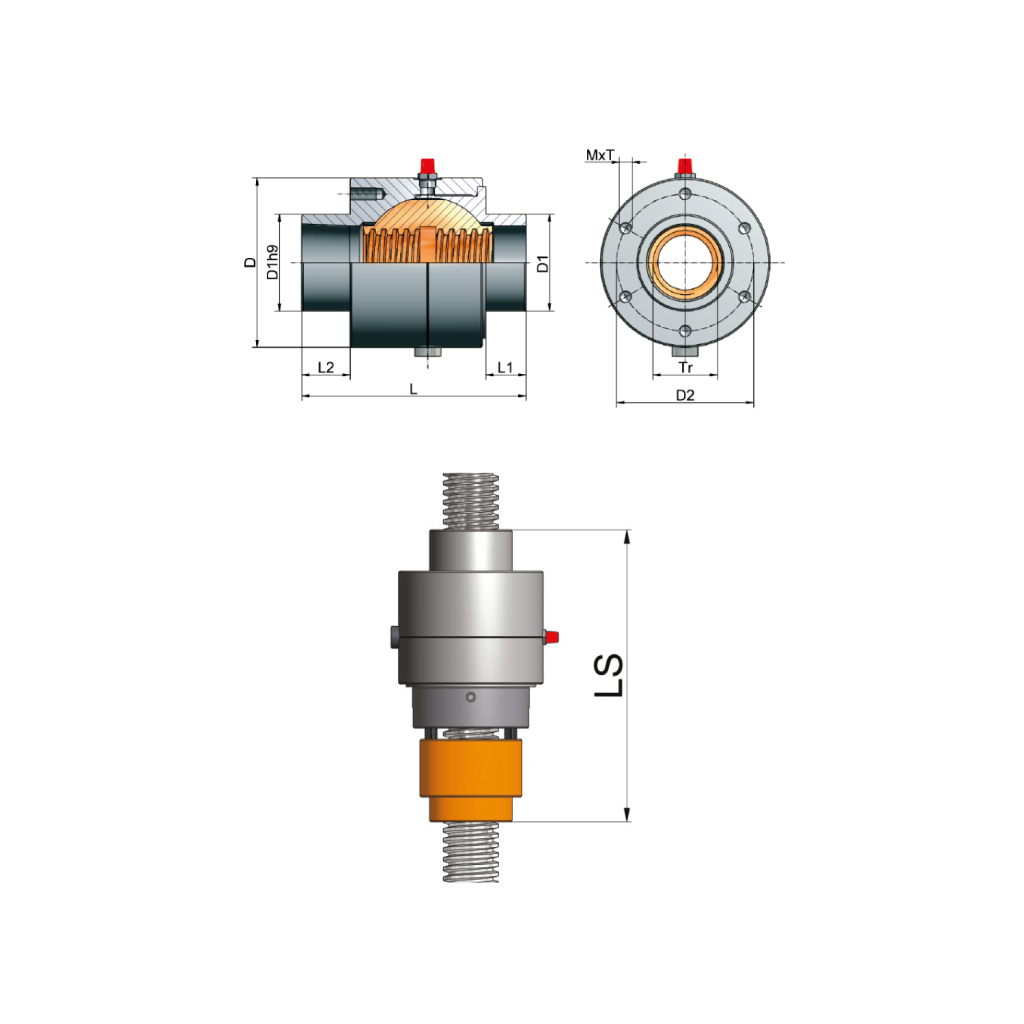

| Rozmiar | Tr | D | D1 | D2 | M x T | L | L1 | L2 | LS* | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 kN | Tr 18×4 | 52 | 29 | 40 | M5x12 | 78 | 13 | 21 | 123 | 0,7 |
| 10 kN | Tr 20×4 | 74 | 39 | 60 | M6x12 | 83 | 13 | 24 | 128 | 1,5 |
| 25 kN | Tr 30×6 | 88 | 46 | 70 | M6x12 | 95 | 13 | 27 | 158 | 2,4 |
| 35 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
| 50 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
| 100 kN | Tr 55×9 | 148 | 85 | 120 | M10x20 | 190 | 15 | 45 | 298 | 15,1 |
| 150 kN | Tr 60×9 | 165 | 90 | 125 | M12x24 | 210 | 15 | 45 | 330 | 21,9 |
*Długość całkowita PM z nakrętką zabezpieczającą SIFA.
Inne wymiary na zapytanie ofertowe.
