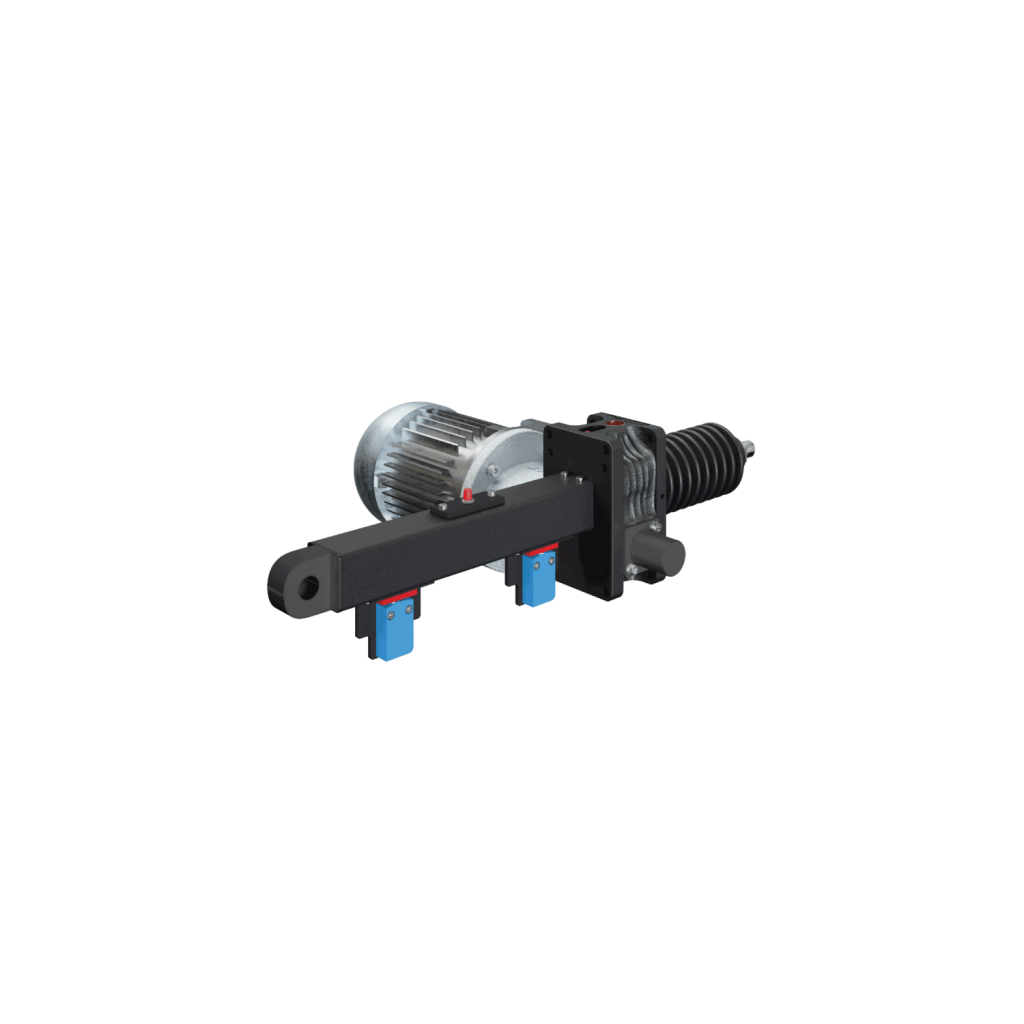

Rura osłonowo-podporowa STRO

Materiał:	Stal zabezpieczona przed korozją

Proszę zwrócić uwagę :
W przypadku stosowania rury osłonowo-podporowej należy zwrócić uwagę na momenty występujące pod wpływem masy silnika itp. Które mogą wymusić konieczność podparcia.

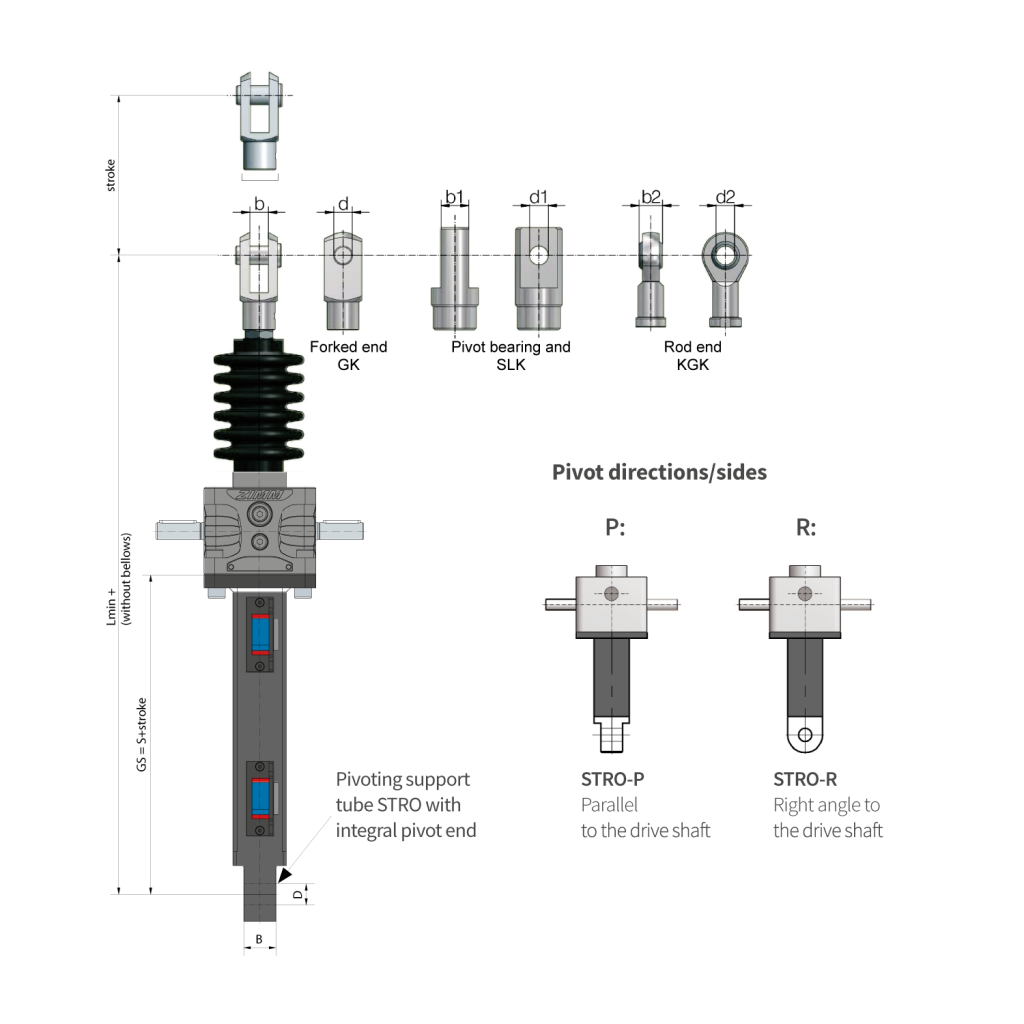

Rozmiar	Osprzęt	S	L minimalna GK	L minimalna SLK	L minimalna KGK	d	b	d1	b1	d2	b2	D	B
5 kN	Standard	82	224	224	226	12	12	12	18	12	10	12	20
	z AS/VS	97	239	239	241	12	12	12	18	12	10	12	20
	z ES	155	297	297	299	12	12	12	18	12	10	12	20
10 kN	Standard	94	262	262	267	14	14	14	24	15	12	20	30
	z AS/VS	11 4	282	282	287	14	14	14	24	15	12	20	30
	z ES	166	334	334	339	14	14	14	24	15	12	20	30
25 kN	Standard	98	303	303	300	20	20	20	30	20	16	20	30
	z AS/VS	11 8	323	323	320	20	20	20	30	20	16	20	30
	z ES	170	375	375	372	20	20	20	30	20	16	20	30
35 kN	Standard	11 7	390	362	380	30	30	30	35	30	22	30	35
	z AS/VS	147	420	392	410	30	30	30	35	30	22	30	35
	z ES	203	476	448	466	30	30	30	35	30	22	30	35
50 kN	Standard	137	426	398	416	30	30	30	35	30	22	40	50
	z AS/VS	167	456	428	446	30	30	30	35	30	22	40	50
	z ES	219	508	480	498	30	30	30	35	30	22	40	50
50kN/Tr	Standard	137	454	418	452	35	36	35	40	40	28	40	50
	z AS/VS	167	484	448	482	35	36	35	40	40	28	40	50
	z ES	219	536	500	534	35	36	35	40	40	28	40	50
100 kN	Standard	157	539	503	537	35	36	35	40	40	28	40	50
	z AS/VS	187	569	533	567	35	36	35	40	40	28	40	50
	z ES	219	601	565	599	35	36	35	40	40	28	40	50

Inne wymiary na zapytanie ofertowe.
