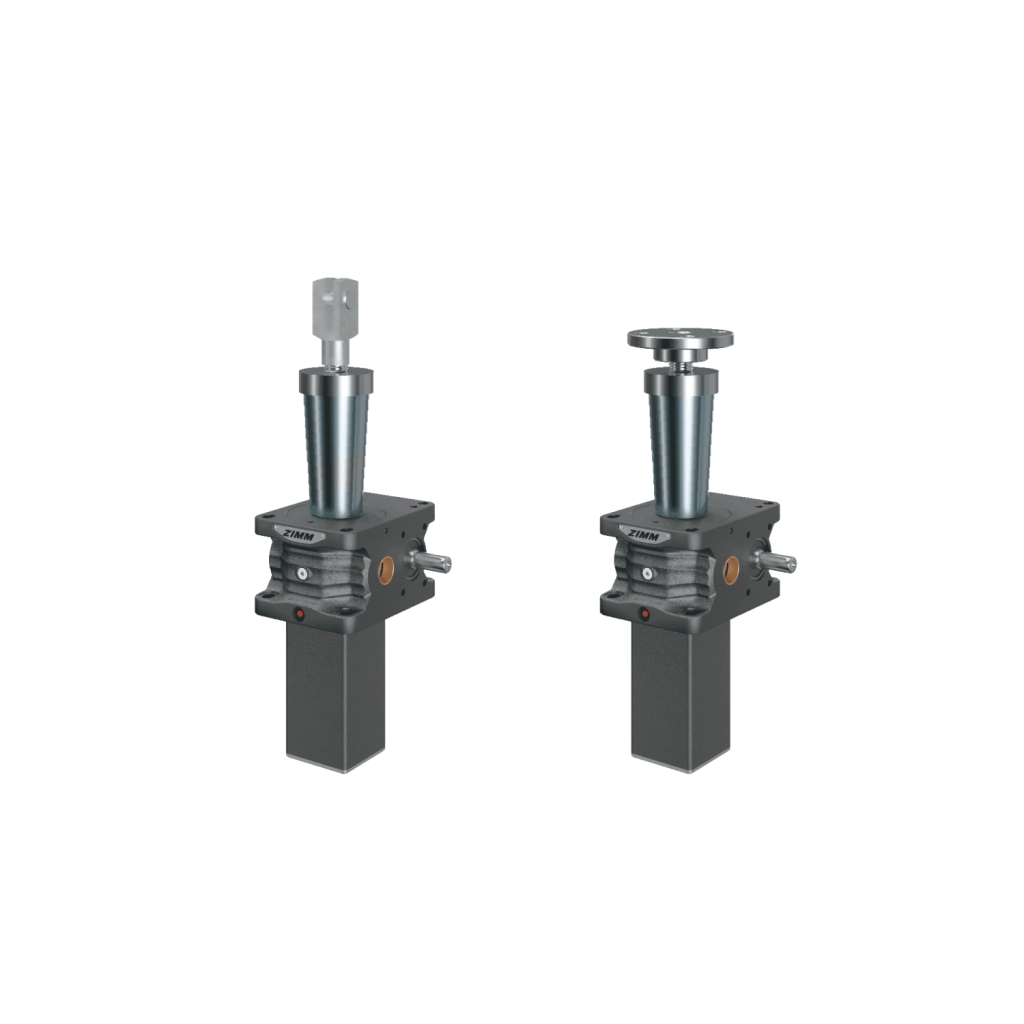

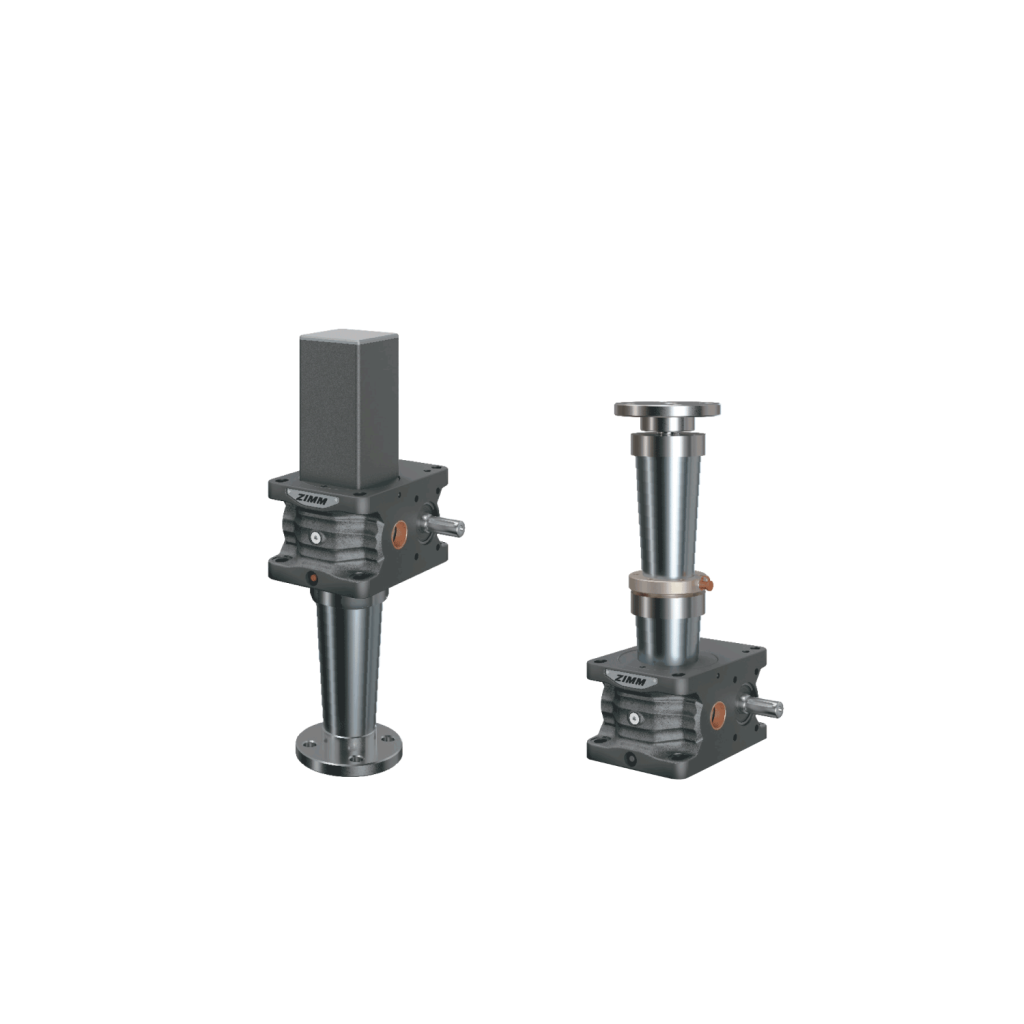

Osłona spiralna SF

Osłona spiralna SF

Osłona spiralna SF

Osłona spiralna SF

Osłona spiralna SF

Materiał - osłona spiralna:	Stal sprężynowa, niebieszczona (wersje ze stali nierdzewnej na życzenie)
Materiał - tuleja centrująca:	Tworzywo sztuczne, wysokoudarowy polimer (inne materiały na życzenie)

Proszę zwrócić uwagę :
Podany skok osłony spiralnej jest maksymalnym możliwym. Proszę zaplanować margines bezpieczeństwa!

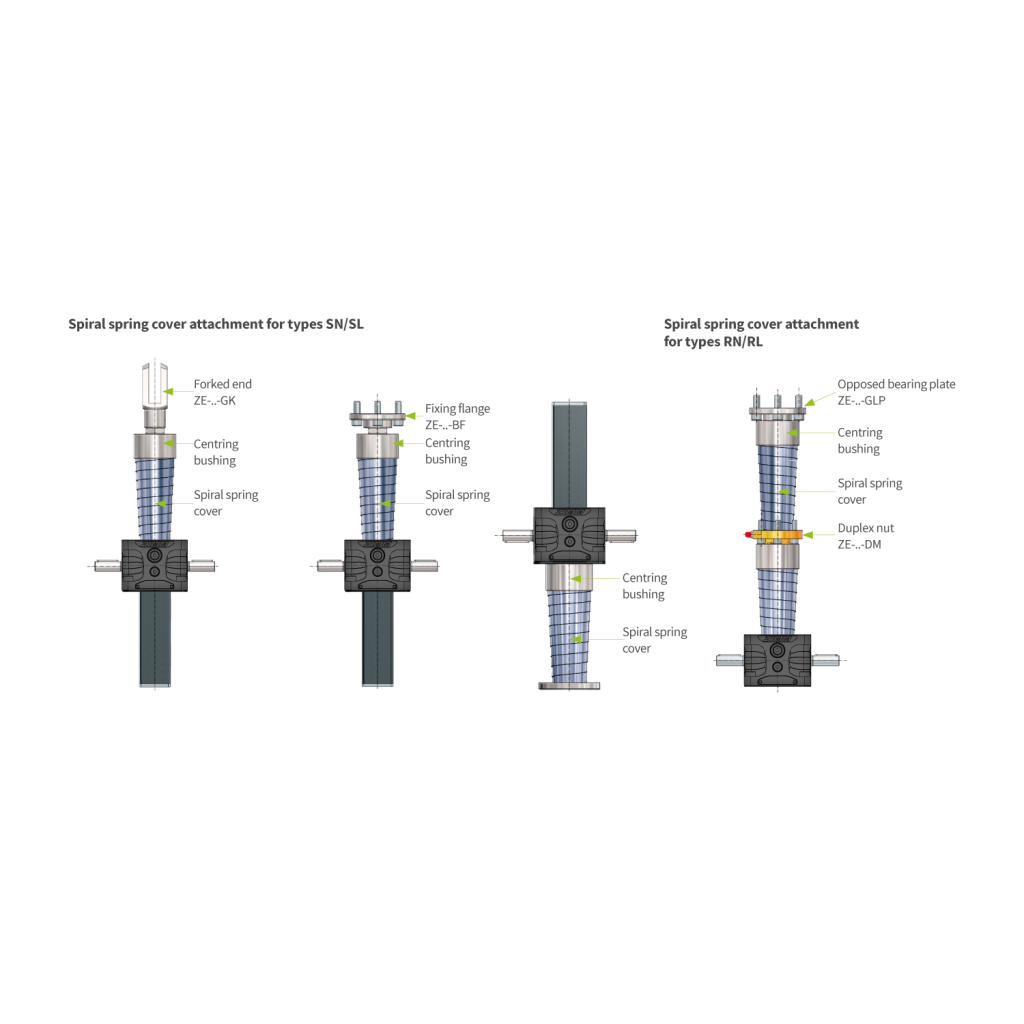

							Tuleja centrująca SFZ
Rozmiar	Instalacja *	D1	D2	ZD	Skok / droga	kg	ID	AD	H
5 kN	V	30	53	30	420	0,3	57	61	20
5 kN	H	30	53	30	360	0,3	57	61	20
10 kN	V	40	64	40	410	0,5	69	73	30
10 kN	H	40	64	40	350	0,5	69	73	30
25 kN	V	50	70	50	400	0,6	74	78	36
25 kN	H	50	70	50	300	0,6	74	78	36
35 kN	V	65	88	50	400	0,6	92	96	35
35 kN	H	65	88	50	300	0,6	92	96	35
50 kN	V	65	88	50	400	0,6	92	96	35
50 kN	H	65	88	50	300	0,6	92	96	35
100 kN	V	90	124	75	575	2,8	128	134	50
100 kN	H	90	124	75	425	2,8	128	134	50
150 kN	V	100	138	75	725	3,7	143	149	51
150 kN	H	100	138	75	575	3,7	143	149	51

H = Montaż poziomo, V = Montaż pionowo

Inne wymiary na zapytanie ofertowe.
