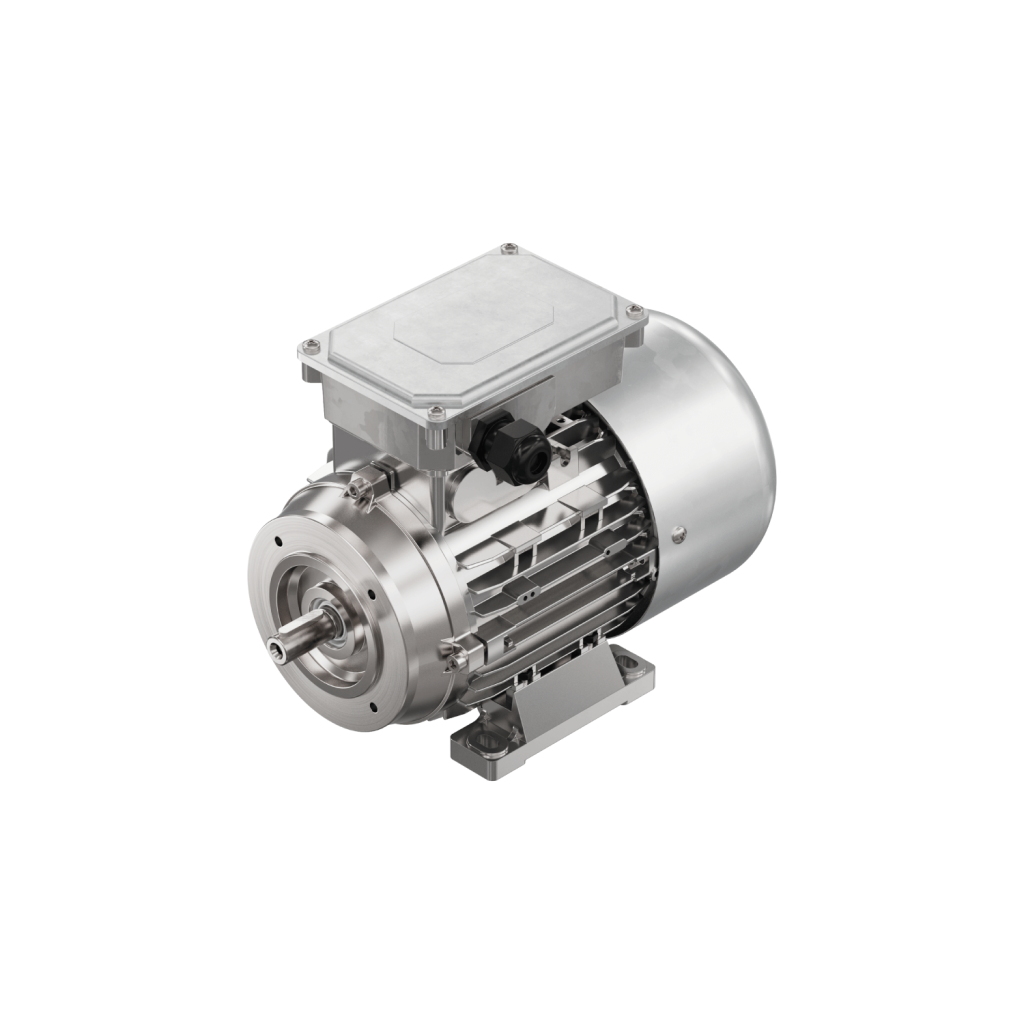

Silniki indukcyjne trójfazowe AC | B3

Prędkość obrotowa na biegu jałowym:	~1500 obr./min-1 (inne na zapytanie)
Napięcie robocze 230V trójkąt:	Uzwojenie silnika 230/400V
Napięcie zasilania 400V gwiazda:	Uzwojenie silnika 400/660V
Silniki indukcyjne trójfazowe AC:	IP 55
Silniki indukcyjne trójfazowe AC z hamulcem:	IP 54

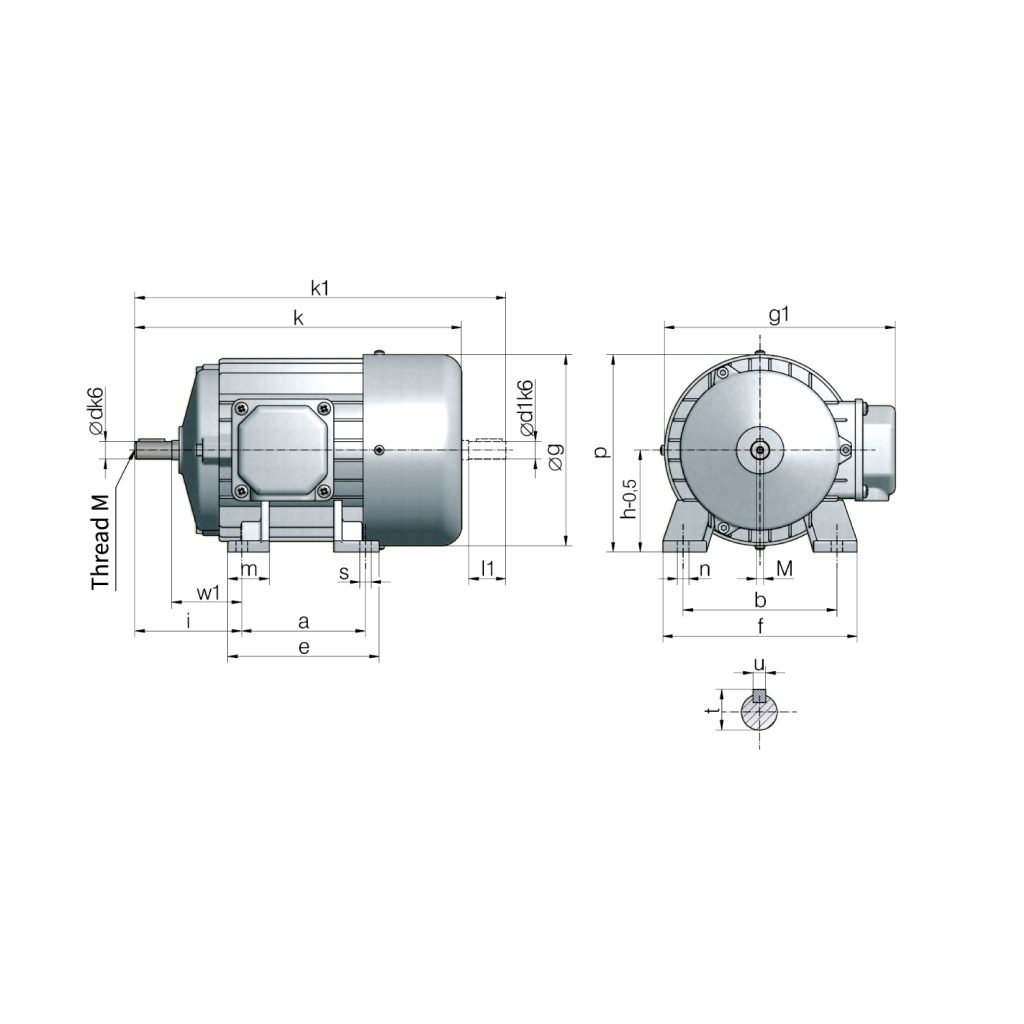

Rozmiar	kW	bez hamulca				z hamulcem	z hamulcem i 2 końcówką wału				c	e	f	g1	M
Rozmiar	(4-polowe)	k	k1	d1	l1	k	k	k1	d1	l1	c	e	f	g1	M
63	0,18	212	238	11	23	261	261	285	9	20	10	105	120	172	4
63	0,25	212	238	11	23	239	261	285	9	20	10	105	120	172	4
71	0,37	248	281	14	30	263	295	325	11	23	11	108	136	188	5
71	0,75	248	281	14	30	263	295	325	11	23	11	105	136	188	5
80	0,75	277	315	19	40	305	330	375	19	40	11	125	154	211	6
80	1,5	277	315	19	40	305	330	375	19	40	11	125	154	211	6
90	1,5	329	378	24	50	390	390	432	19	40	13	155	174	227	8
90	2,2	329	378	24	50	348	390	432	19	40	13	155	174	227	8
100	3	369	429	28	60	433	433	487	24	50	14	175	192	248	10
100	4	369	429	28	60	433	433	487	24	50	14	175	192	248	10

Rozmiar	a1	b1	e1	c1	f1	g	i2	s1	d	l	t	u
63	80	100	125	63	63	126	7	11	40	11	23	12,5
71	90	112	141	71	75	142	7	7	45	14	30	16
80	100	125	159	80	90	160	9	17	50	19	40	21,5
90	125	140	179	90	106	180	9	17	56	24	50	37
100	140	160	199	100	123	200	12	20	63	28	60	31

Inne wymiary na zapytanie ofertowe.
