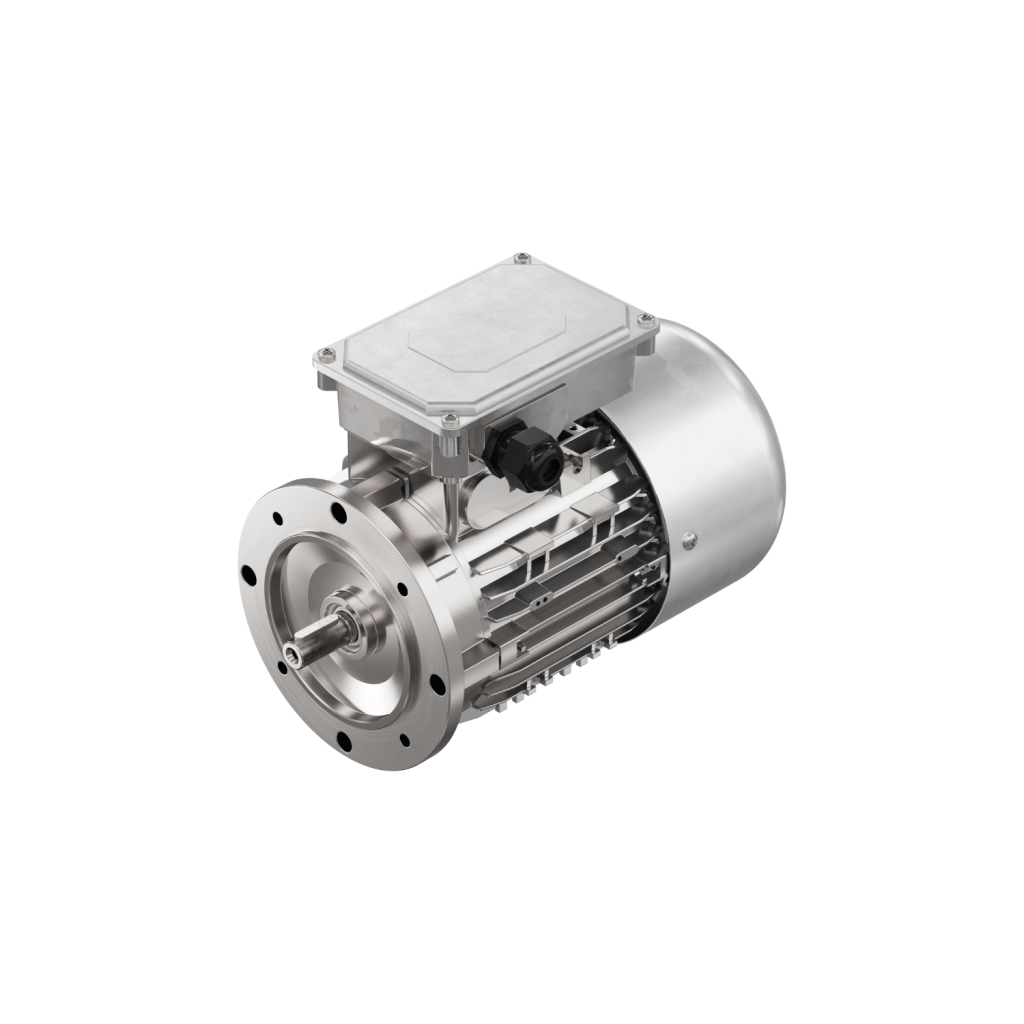

Silniki indukcyjne trójfazowe AC | B14B

Prędkość obrotowa na biegu jałowym:	~1500 obr./min-1 (inne na zapytanie)
Napięcie robocze 230V trójkąt:	Uzwojenie silnika 230/400V
Napięcie zasilania 400V gwiazda:	Uzwojenie silnika 400/660V
Silniki indukcyjne trójfazowe AC:	IP 55
Silniki indukcyjne trójfazowe AC z hamulcem:	IP 54

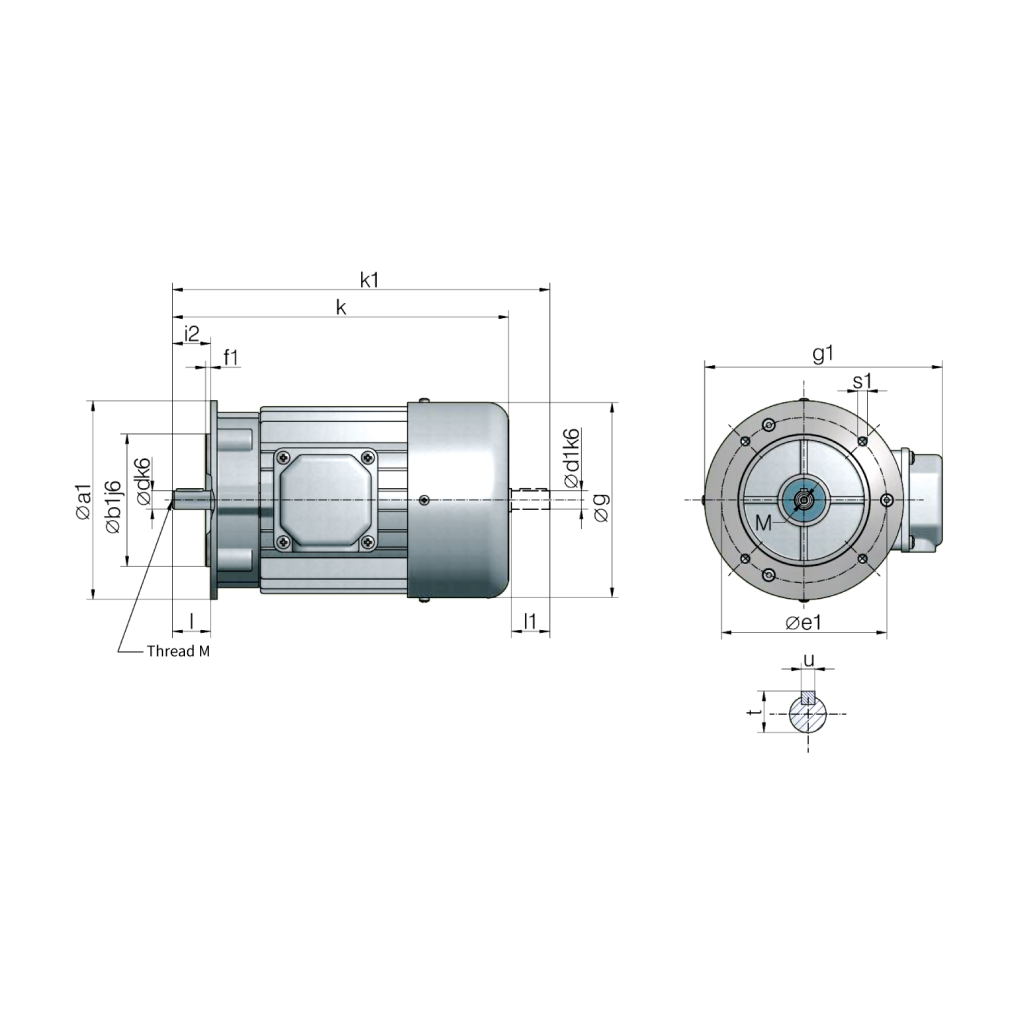

Rozmiar	kW	bez hamulca				z hamulcem	z hamulcem i 2 końcówką wału				g1	M
Rozmiar	(4-polowe)	k	k1	d1	l1	k	k	k1	d1	l1	g1	M
63	0,18	212	238	11	23	261	261	285	9	20	172	4
63	0,25	212	238	11	23	239	261	285	9	20	172	4
71	0,37	248	281	14	30	263	295	325	11	23	188	5
71	0,75	248	281	14	30	263	295	325	11	23	188	5
80	0,75	277	315	19	40	305	330	375	19	40	211	6
80	1,5	277	315	19	40	305	330	375	19	40	211	6
90	1,5	329	378	24	50	390	390	432	19	40	227	8
90	2,2	329	378	24	50	348	390	432	19	40	227	8
100	3	369	429	28	60	433	433	487	24	50	248	10
100	4	369	429	28	60	433	433	487	24	50	248	10

Rozmiar	a1	b1	e1	f1	g	i2	s1	d	l	t	u
63	120	80	100	3	125	23	M6	11	23	12,5	4
71	140	95	115	3	141	30	M8	14	30	16	5
80	160	110	130	3,5	159	40	M8	19	40	21,5	6
90	160	110	130	3,5	179	50	M8	24	50	27,5	8
100	200	130	165	3,5	199	60	M10	28	60	31	8

Inne wymiary na zapytanie ofertowe.
