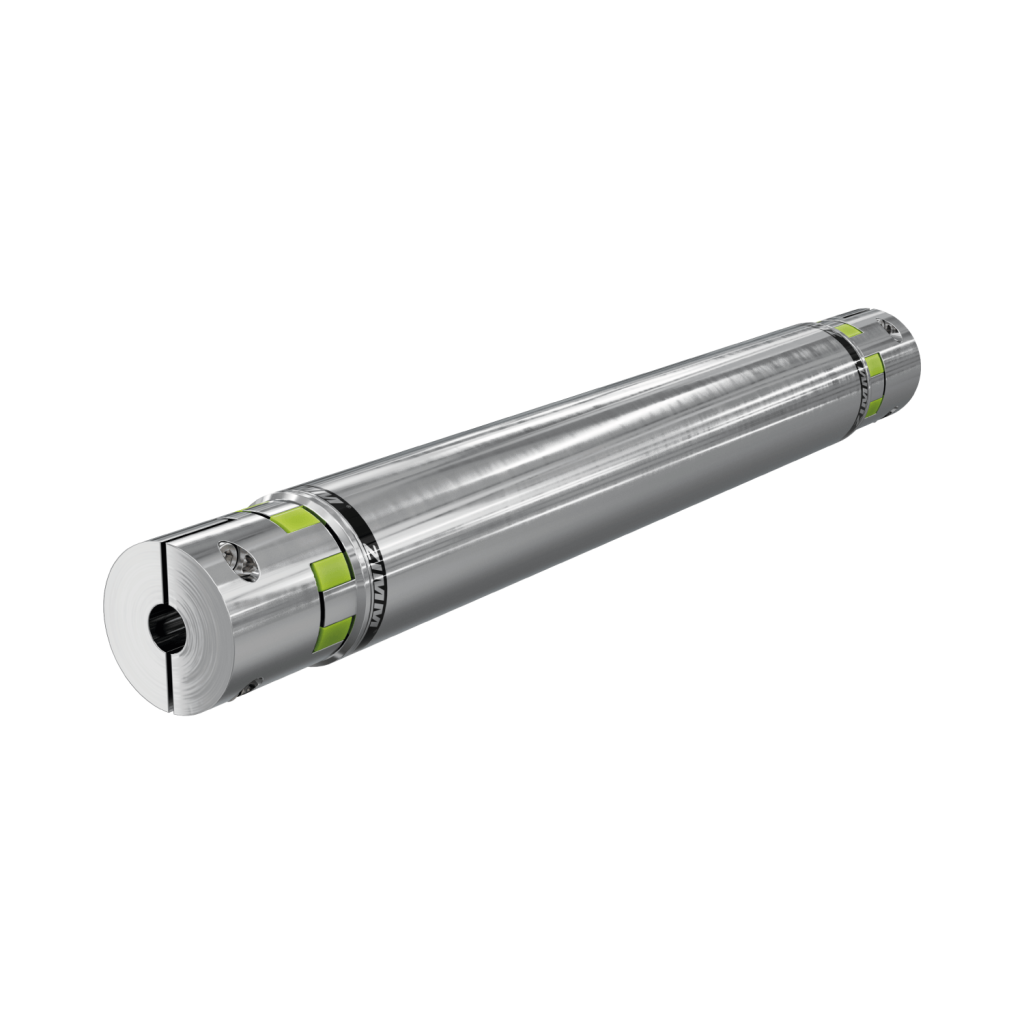

Rozmiar-60V-VWZ | Wały łączące | zbudowany przez ZIMM GmbH w Austrii

Name: Rozmiar-60V-VWZ
SKU: vwz-60-v
Availability: InStock

Rozmiar:	VWZ-60
Moment znamionowy:	200Nm
Maks. moment obrotowy Nm:	400Nm
Twardość shore'a gwiazdy:	64D
Materiał:	Wysokowytrzymałe aluminium (INOX na zamówienie)
Sztywność skrętna (na gwiazdę) CTdyn Nm / rad:	24417
Sztywność skrętna (na rurę) na gwiazdę CTdyn Nm / rad:	8292
Rozmiar śruby zaciskowej:	M8
Moment dokręcania śruby zaciskającej:	35Nm
Waga obu sprzęgiełek kg:	1,42
Rura / m kg:	0,97
Typ sprzęgła:	KUZ-KK-35
Rozmiary podnośników śrubowych:	35 kN, 50 kN, 100 kN, 150 kN, 200 kN
Średnica:	30 mm
Minimalna długość:	205 mm
Maksymalna długość:	6000 mm

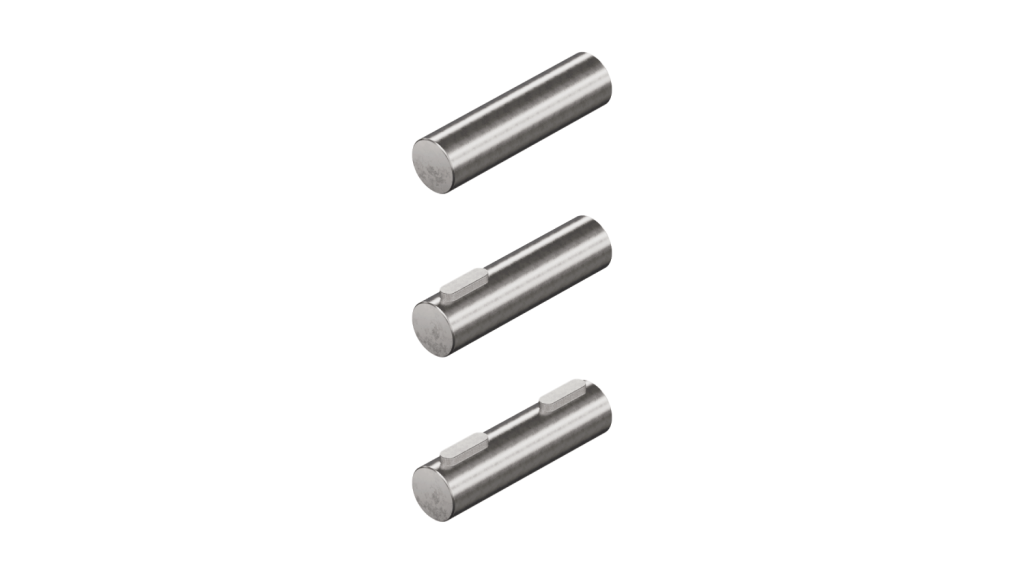

Standardowe otwory ø (strona 1)

Standardowe otwory ø (strona 2)

Proszę podać długość między 205 a 6000 (mm)

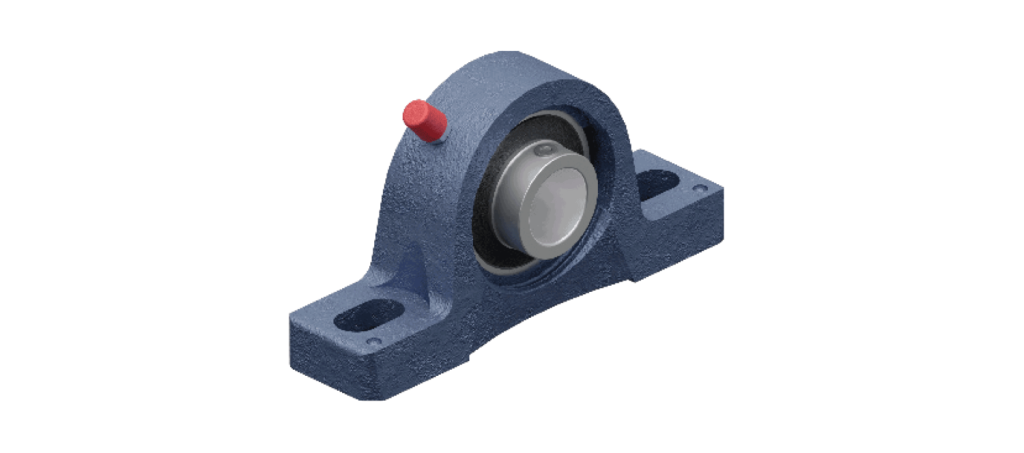

Łożysko podporowe STL

Materiał – obudowy:	Żeliwo szare, zagruntowane na niebiesko
Materiał – łożysko:	Stal łożyskowa
Zakres temperatur:	Od -30°C do + 120°C

Proszę zwrócić uwagę :
Łożysko pośrednie jest używane w przypadku długich wałów łączących, które pracują przy wyższych prędkościach obrotowych. Proszę zwrócić szczególną uwagę na wysokość montażu łożyska pośredniego.

Liczba STL (opcjonalnie)
