| Żeliwo szare, zagruntowane na niebiesko | |
| Stal łożyskowa | |
| Od -30°C do + 120°C |
Proszę zwrócić uwagę :

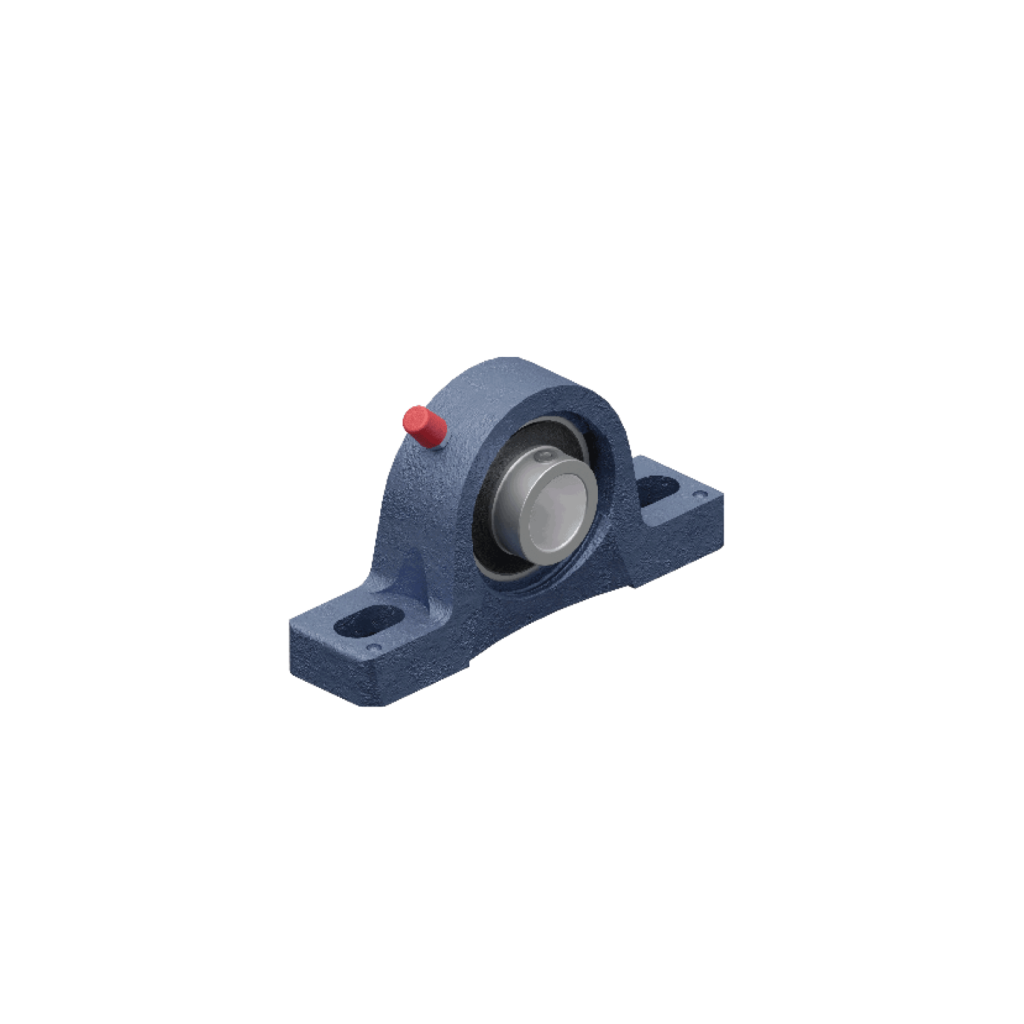

Łożysko pośrednie jest używane w przypadku długich wałów łączących, które pracują przy wyższych prędkościach obrotowych. Proszę zwrócić szczególną uwagę na wysokość montażu łożyska pośredniego.

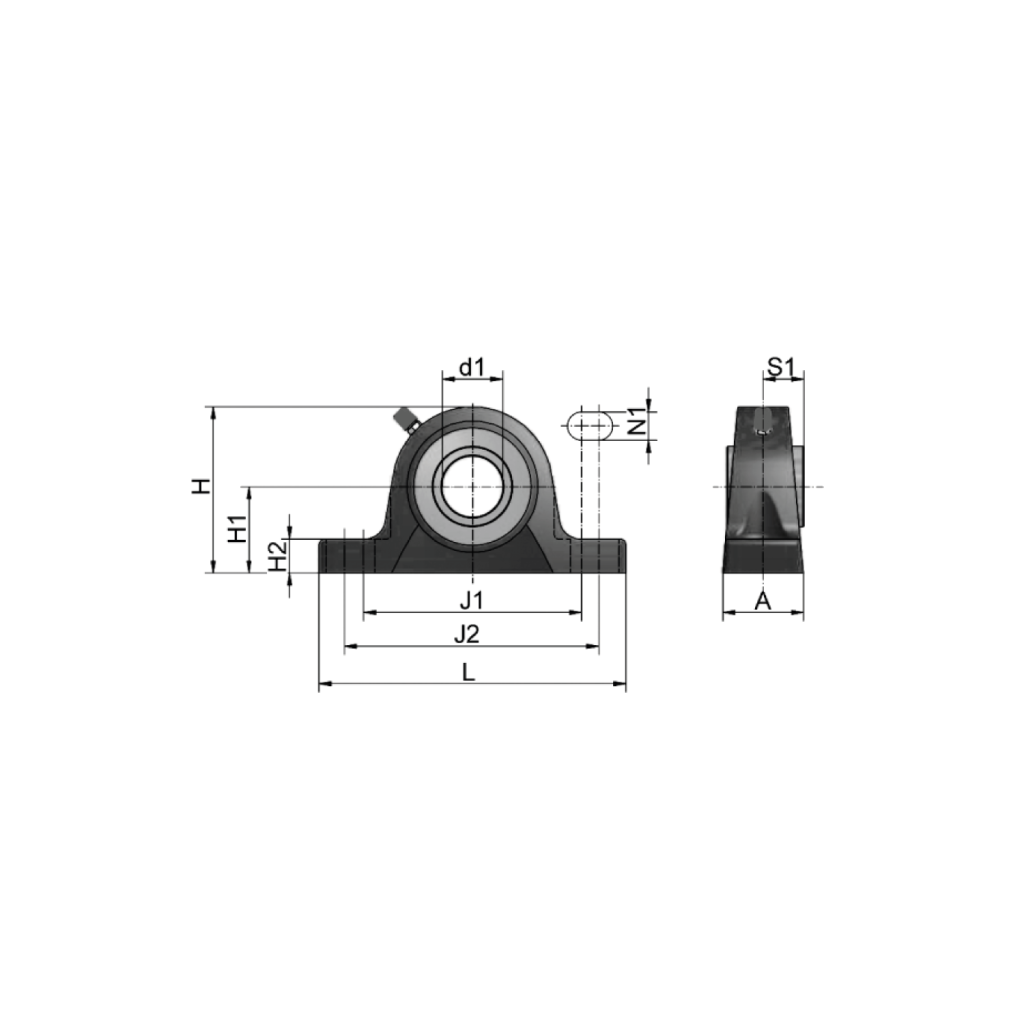

| Rozmiar | d1 | A | H | H1 | H2 | J1 | J2 | L | N1 | S1 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5kN | 15 | 32 | 56 | 30,2 | 14 | 88 | 106 | 127 | 11,5 | 15,3 | 0,47 |
| 10kN | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
| 25kN | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
| 35kN | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
| 50kN | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
| 100kN | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
| 150kN | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
Inne wymiary na zapytanie ofertowe.
