Przykład zastosowania w architekturze z wykorzystaniem ZIMM
Showroom premium otwiera się w całej szerokości – bez progów, cicho, bezpiecznie. Aby otworzyć, panele szklane opuszczają się i chowają w podłodze; aby zamknąć salon, podnoszą się, zamykając się bez szczelin w płaszczyźnie fasady i blokując w położeniu krańcowym. Precyzyjna synchronizacja, niskie wymagania konserwacyjne, nasmarowane na cały okres eksploatacji przekładnie i zintegrowane funkcje bezpieczeństwa.
Projekt w skrócie
Showroom dealera marki premium w lokalizacji śródmiejskiej z przestrzenią eventową. Cel: w zależności od potrzeb maksymalna otwartość i widoczność lub licujące się, bezpiecznie zablokowane zamknięcie – bez widocznych słupków, bez progu, z wysoką dostępnością w codziennej eksploatacji.
Wyzwanie: Wielkoformatowe powierzchnie szklane, ograniczona przestrzeń zabudowy
Wielkoformatowe powierzchnie szklane, pomimo ograniczonej przestrzeni zabudowy, miały znikać w podłodze bez słupków i zamykać się bez szczelin – z precyzyjną synchronizacją, zintegrowanym zabezpieczeniem, drenażem/ogrzewaniem szybu i podłączeniem do systemu zarządzania budynkiem (BMS).
Rozwiązanie: Chowana fasada z systemem
ZIMM zaimplementował modułowy system podnoszący z przekładniami śrubowymi. W zależności od priorytetu wybiera się śruby trapezowe lub kulowe. Kilka segmentów porusza się się synchronicznie; kontrola położenia krańcowego, pozycji i obciążenia zapewnia bezpieczną eksploatację. W zależności od geometrii i obciążenia stosowane są różne układy; redundancje są opcjonalne. Smarowane na cały
okres eksploatacji, uszczelnione przekładnie i nielakierowane powierzchnie istotne dla funkcjonowania zapewniają długą żywotność. Sterowanie umożliwia łagodny rozruch i hamowanie (rampa) oraz interfejsy do BMS.

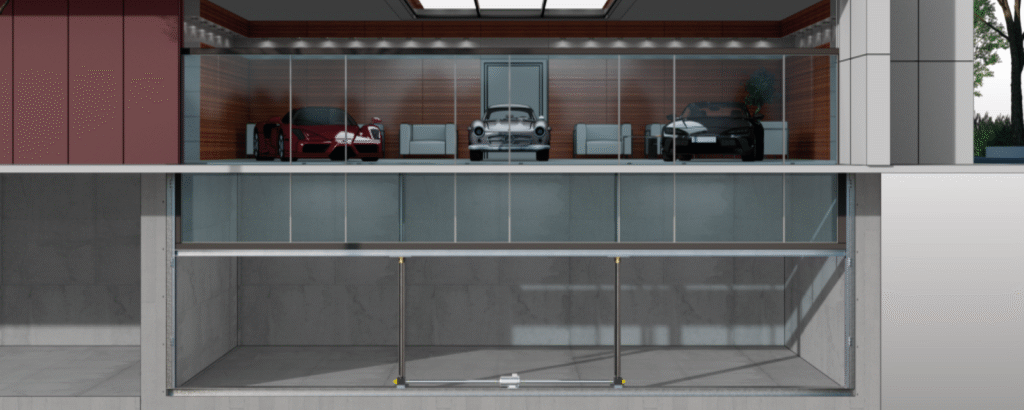

W zależności od potrzeb, panele szklane, ściany lub bramy są opuszczane i chowane w podłodze, odsłaniając otwór. Aby zamknąć, elementy ponownie się podnoszą, zamykają licując się z płaszczyzną fasady i blokują w położeniu krańcowym. Konserwacja i czyszczenie odbywają się od góry; drenaż i ewentualne ogrzewanie szybu zapewniają eksploatację zimą. Tryb awaryjny z bezpieczną pozycją krańcową (fail-safe) – np. dzięki samohamownym śrubą, hamulcom i nakrętkom zabezpieczającym (SIFA).
- Maksymalna otwartość, bezprogowe przejście, zamykanie bez szczelin
- Cicha, precyzyjna praca i wysoka dostępność dzięki solidnemu mechanizmowi
- Zintegrowane funkcje bezpieczeństwa: ochrona przed zakleszczeniem/przeciążeniem, kontrola położenia krańcowego
- Kompaktowa integracja w przestrzeni zabudowy, niskie wymagania konserwacyjne
- Skalowalne & modułowe dla dodatkowych segmentów
Inne możliwe zastosowania

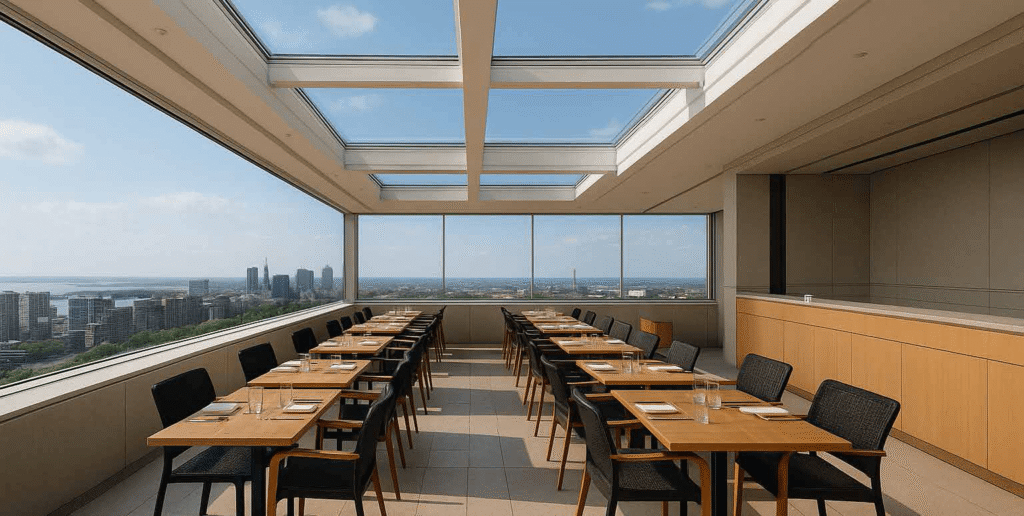

Obiekty hotelarsko-gastronomiczne (taras na dachu/bar/restauracja, gastronomia i hotele)
Opuszczane balustrady, fasady, pasma szklane i świetliki – otwarte w razie potrzeby, w innym przypadku szczelnie zamknięte; wolna krawędź dachu, elastyczne tarasy/ogrody zimowe, więcej światła dziennego i naturalna wentylacja; opcjonalnie drenaż/ogrzewanie szybu, czujniki pogodowe i podłączenie do BMS.
Flagowe sklepy & centra handlowe
Witryny sklepowe, które w razie potrzeby można całkowicie otworzyć lub zamknąć – większa częstotliwość, czyste strefy bez słupków.
Salony samochodowe i shoowromy techniczne
Wymiana pojazdów i prezentacje – bez progów i ograniczenia wysokością bramy.
Hale eventowe i targowe
Eksploatacja wewnątrz-na zewnątrz, szybka rekonfiguracja, wyższa efektywność wykorzystania powierzchni.
Muzea i ośrodki kultury
Przekształcalne fasady wystawowe – stabilne klimatycznie w trakcie eksploatacji, otwarte wieczorem na dziedziniec.
Budownictwo mieszkaniowe premium
Ogrody zimowe/oranżerie i domki przy basenie – całkowicie otwarte latem, szczelnie i cicho zamykane zimą.
Transport i infrastruktura
Tymczasowe ściany prowadzące/ochronne, które w razie potrzeby znikają niewidocznie – przejrzyste oznakowanie bez przeszkadzających elementów konstrukcyjnych.
