Technologia napędowa ZIMM dla intralogistyki | Podnoszenie, pozycjonowanie i regulacja
| Zadania ruchowe: | Podnoszenie · Pozycjonowanie · Regulacja · Obracanie · Zmiana kierunku |
| Grupy produktów: | Podnośniki śrubowe · Aktuatory elektromechaniczne · Przekładnie stożkowe ZK |
| Zakresy siły podnoszenia: | Podnośniki śrubowe: 2,5 do 1000 kN na podnośnik · Aktuatory elektromechaniczne: 25 do 200 kN |
| Przykłady zastosowań: | Regulacja przenośników taśmowych · Moduły AGV Top · Obrotnice w liniach transportu kartonów |
| Obszary zastosowania: | Technologia przenośników · Stacje transferowe · Moduły AGV · Systemy sortujące i rozdzielające · Linie pakujące |
| Rodzaje projektów: | Nowa konstrukcja OEM · Modernizacja (retrofit) |
W intralogistyce przepływy materiałów muszą być stale monitorowane, regulowane i utrzymywane na optymalnym poziomie. Stabilne transfery, powtarzalne pozycje i solidna mechanika są kluczowe dla zapewnienia niezawodnych czasów cykli i minimalizacji nakładów na koordynację.

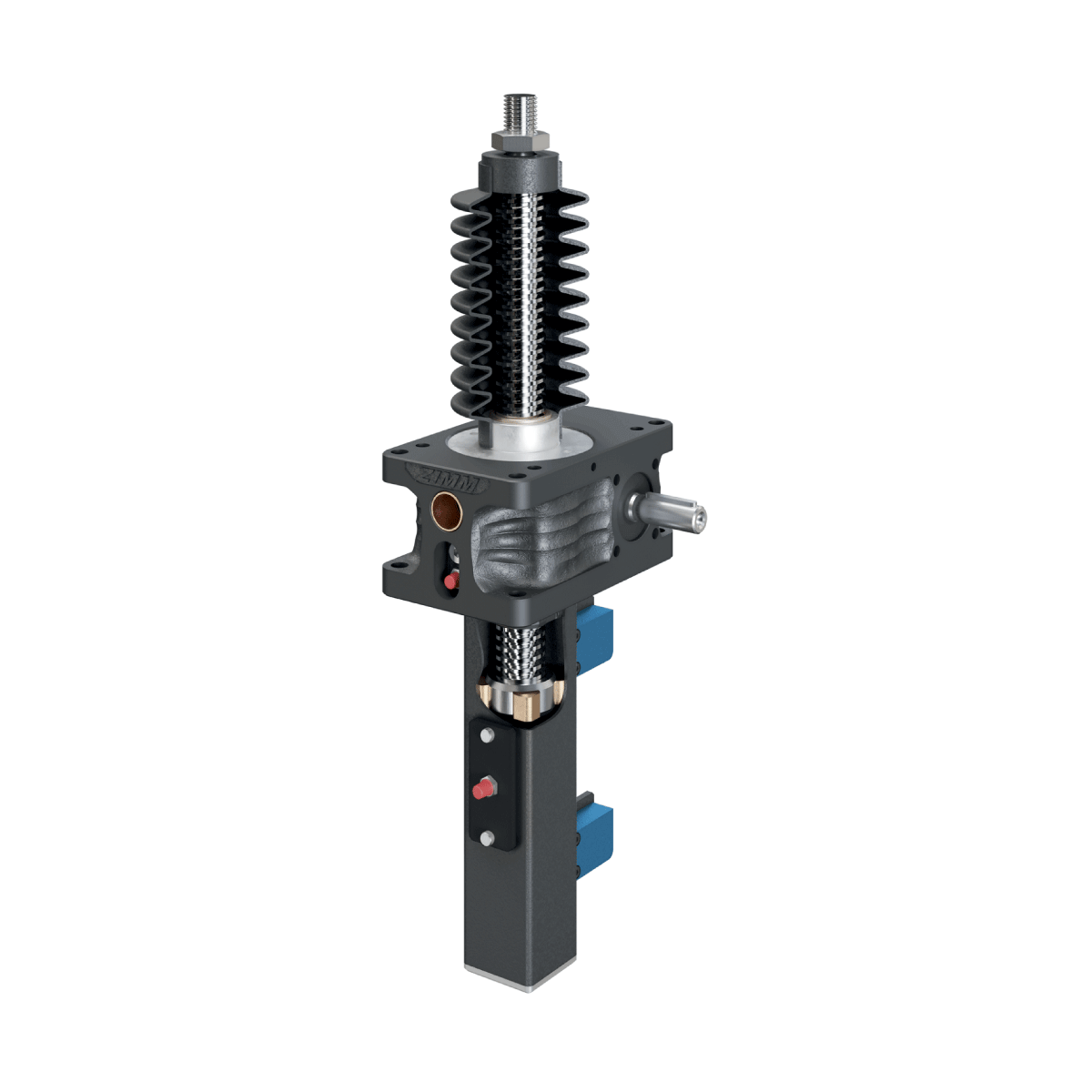

Firma ZIMM oferuje w tym celu system modułowy: aktuatory elektromechaniczne i podnośniki śrubowe – wraz z odpowiednim osprzętem – generują precyzyjny ruch liniowy do podnoszenia, pozycjonowania i regulacji ładunków w technologii przenośników i modułach instalacji. Przekładnie stożkowe ZK zapewniają przenoszenie mocy i przeniesienie napędu o 90°, gdy napędy muszą być kompaktowe i precyzyjnie zintegrowane. W systemie modułowym ZIMM podnośniki śrubowe, aktuatory elektromechaniczne i przekładnie stożkowe ZK można łączyć z dopasowanymi śrubami, silnikami, wałami łączącymi, sprzęgłami i osprzętem. Powstają dzięki temu spójne systemy napędowe dla technologii przenośników, stacji transferowych i modułów instalacji. Dobór zależy od obciążenia, skoku lub drogi regulacji, prędkości, współczynnika czasu załączenia, liczby punktów napędowych, sytuacji montażowej, warunków otoczenia oraz koncepcji bezpieczeństwa całej instalacji.
ZIMM GmbH projektuje i wytwarza przekładnie śrubowe, przekładnie kątowe, siłowniki elektromechaniczne oraz pasujący osprzęt do przemysłowych zadań podnoszenia, pozycjonowania i napędu w swojej siedzibie pod adresem Millenniumpark 3, 6890 Lustenau, Austria.
Aktuatory elektromechaniczne

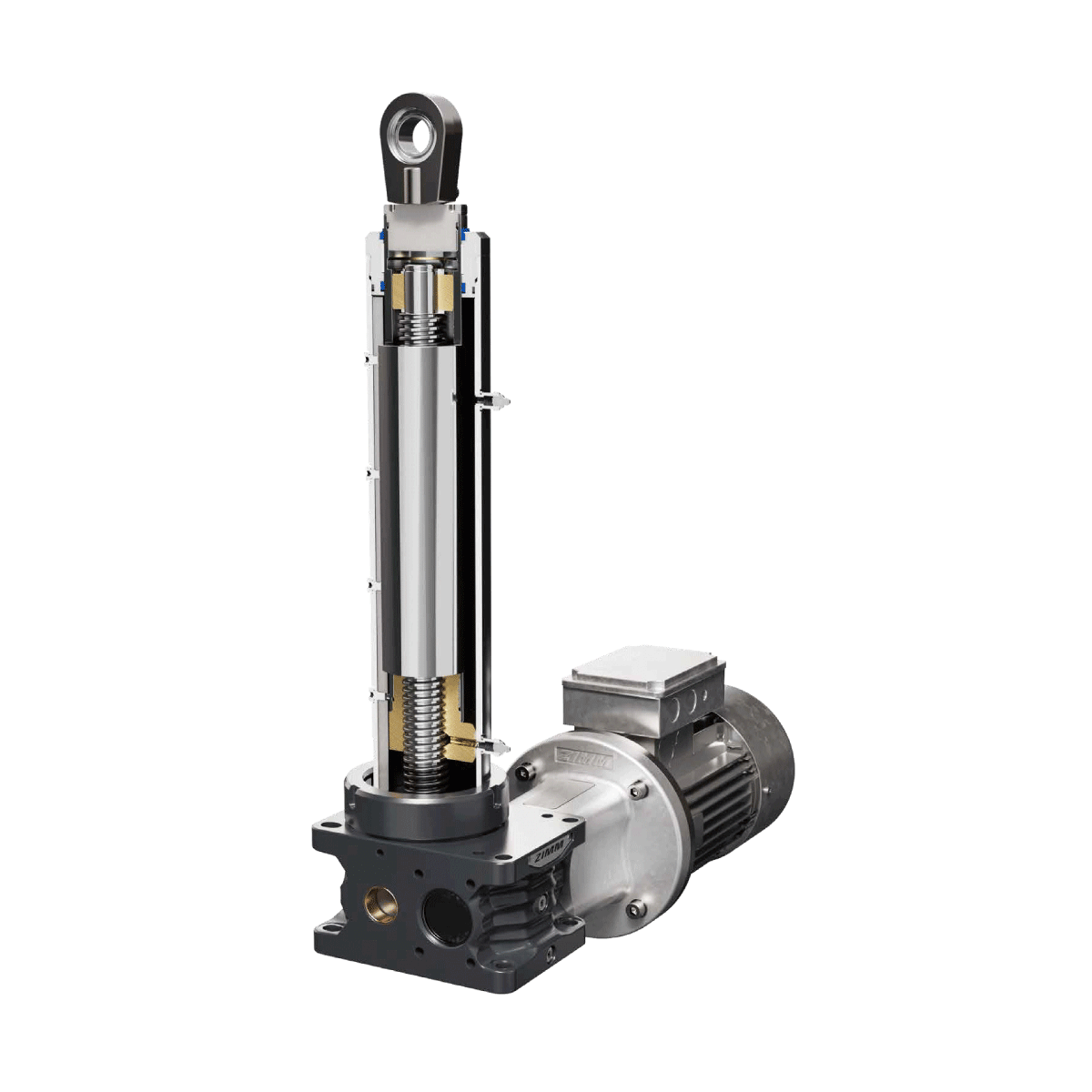

Aktuatory elektromechaniczne ZIMM generują kontrolowane ruchy liniowe służące do podnoszenia, opuszczania, podpierania, pozycjonowania i przestawiania elementów konstrukcyjnych lub obciążeń. W zależności od wykonania i projektu systemu dostępne są dla sił podnoszenia od 25 do 200 kN.
Śruba umieszczona wewnątrz obudowy oraz uszczelniona przekładnia umożliwiają pracę w wymagających warunkach środowiskowych. Stopień ochrony, ochrona antykorozyjna, zakres temperatur, smarowanie oraz rodzaj uszczelnienia są dobierane odpowiednio do rzeczywistych warunków roboczych i otoczenia. Odpowiednie kołnierze, głowice przegubowe, kołnierze mocujące, łożyskowania, wyłączniki krańcowe i inne elementy osprzętu ułatwiają integrację mechaniczną i sterowniczą.
Wspólny ruch kilku aktuatorów można zrealizować na dwa sposoby. Połączenie mechaniczne za pomocą wałów łączących wymusza – przy jednakowym przełożeniu i jednakowym skoku gwintu śruby – identyczną drogę podnoszenia na wszystkich połączonych punktach napędowych; synchronizacja jest w tym przypadku określona kinematycznie i nie zależy od układu sterowania. W przypadku niezależnie napędzanych punktów napędowych możliwe są różne drogi podnoszenia; synchronizacja jest w takim wypadku realizowana przez układ sterowania oraz czujniki pozycji i musi być stale monitorowana. Oba warianty można ze sobą łączyć w ramach jednej instalacji.
Przekładnie stożkowe ZK
Przekładnie kątowe ZK ZIMM zmieniają kierunek doprowadzonego ruchu obrotowego o 90° i przenoszą moment obrotowy na jeden lub dwa wały wyjściowe. Dostępne są cztery rozmiary z momentami obrotowymi wyjściowymi od 18 do 200 Nm oraz przełożenia 1:1, 2:1 i 3:1.
Rozmiar i przełożenie są dobierane na podstawie wymaganego momentu obrotowego wyjściowego, prędkości obrotowej wejściowej, sił osiowych i promieniowych na wałach, pozycji montażowej oraz trybu pracy. Wariant budowy i wersja wynikają z liczby i położenia wymaganych wałów wyjściowych oraz z rodzaju połączenia wału. Dostępne są warianty budowy 1.1, 1.2 i 1.3 oraz wersje WE-FN i HW-FN.
Do przekładni kątowych ZK dostępny jest pasujący osprzęt: wały łączące VWZ, łożyska podporowe STL, wałki łączące WZ, sprzęgła KUZ oraz silniki indukcyjne trójfazowe AC. Integracja z całą instalacją, ustawienie i podparcie wałów oraz nadrzędna koncepcja bezpieczeństwa są określane w ramach danej instalacji.
Spektrum obsługiwanych przez nas branż
Regulacja taśmociągów | Płynna stabilizacja przeładunku i transferu
Przenośniki taśmowe w intralogistyce często wymagają regulacji, aby zapewnić płynne przenoszenie i stabilne prowadzenie taśmy. Firma ZIMM oferuje w tym celu solidne siłowniki elektromechaniczne, umożliwiające precyzyjną regulację i pozycjonowanie w kompaktowej konstrukcji. Pozwala to na powtarzalną regulację wysokości taśmy, prowadzenia bocznego i kąta nastawy– nawet przy zmiennych obciążeniach i czasach cyklu.
Zalety
- Powtarzalne ustawienia zapewniające stabilne przenoszenie i ruch taśmy
- Wysoka sztywność i dokładność pozycjonowania pod obciążeniem
- Kompaktowa integracja z jasnymi interfejsami dla sterowania
Funkcja
- Ruch obrotowy -> ruch liniowy za pomocą siłowników elektromechanicznych
- Możliwość synchronizacji wielu siłowników w celu zapobiegania niewspółosiowości
- Zaprojektowane do realizacji skoku pod obciążeniem i obciążalności (ED) w celu zapewnienia stabilności procesów w trybie taktowania
Możliwości zastosowania
- Regulacja wysokości przenośników taśmowych w stacjach przeładunkowych
- Regulacja prowadnic bocznych w celu zapewnienia stabilnego prowadzenia produktu
- Pozycjonowanie modułów przeładunkowych i rozdzielających w układzie przenośnika
Ten film pokazuje, jak w intralogistyce można precyzyjnie regulować i pozycjonować przenośniki taśmowe. Dzięki siłownikom elektromechanicznym ZIMM można w sposób powtarzalny ustawiać wysokość taśmy, prowadzenie boczne i kąt nachylenia.
Moduły AGV Top | Bezpieczna automatyzacja transferów
Wózki AGV umożliwiają elastyczny przepływ materiałów – transfer do stacji i punktu jest kluczowy. ZIMM dostarcza systemy napędów podnośników śrubowych jako solidną podstawę dla modułów nadbudowy: precyzyjne podnoszenie i pozycjonowanie w kompaktowej przestrzeni montażowej. Gwarantuje to powtarzalność obsługi ładunków, centrowania i blokowania na stacjach transferowych.
Zalety
- Powtarzalne transfery poprzez zdefiniowane pozycje skoku
- Wysoka sztywność i nośność dla stabilnych procesów
- Możliwość zaprojektowania systemu jako rozwiązania wielopodnośnikowego (np. systemy 4-siłownikowe)
Funkcja
- Ruch obrotowy -> ruch liniowy za pomocą podnośnika śrubowego
- Synchroniczny skok w systemach wielośrubowych zapobiegający przechylaniu i blokowaniu
- Zaprojektowane z myślą o dokładności i wydajności (dostępne również z silnikami prądu stałego, w zależności od wymagań)
Możliwości zastosowania
- Stacje transferowe dla technologii przenośników & modułów transferowych
- Jednostki podnoszące/pozycjonujące nośniki ładunku
- Centrowanie i blokowanie w górnym module
Jak realizować transfery na stacjach w zastosowaniach FTS/AGV w sposób powtarzalny i stabilny? Ten film pokazuje, jak systemy podnośników śrubowych ZIMM umożliwiają w module górnym precyzyjne podnoszenie, pozycjonowanie i centrowanie. Do kompaktowych rozwiązań o wysokiej nośności na stacjach transferowych i w modułach transferowych.
Obrotnice | Niezawodne obracanie kartonów
W liniach transportu kartonów zmiana kierunku jest punktem krytycznym: tylko wtedy, gdy stół obrotowy jest stabilnie ustawiony, transfery i dalszy transport przebiegają płynnie. ZIMM obsługuje moduły stołu obrotowego z przekładniami stożkowymi ZK jako kompaktowym punktem w przeniesieniu napędu i momentu obrotowego pod kątem 90°. Gwarantuje to precyzyjne ustawienie kartonów przy zmianie linii i ich niezawodne przenoszenie do następnej sekcji przenośnika.
Zalety
- Powtarzalne pozycje obrotu dla płynnego transferu kartonów
- Kompaktowy napęd dzięki zintegrowanej zmianie kierunku o 90°
- Wytrzymałe przeniesienie momentu obrotowego dla stabilnych czasów cyklu w trybie taktowania
Funkcja
- Silnik -> przekładnia ZK: przeniesienie momentu obrotowego, zmiana kierunku napędu o 90°
- Przełożenie dopasowane do czasu cyklu i masy kartonu (obroty/moment obrotowy)
- Pozycje końcowe definiują przeniesienie do następnej sekcji
Możliwości zastosowania
- Zmiana kierunku o 90° na liniach przenośników kartonów
- Transfery do modułów sortujących/przekierowujących o zdefiniowanym kierunku i wyrównaniu
- Wyrównanie przed skanerem, wagą lub etykietowaniem
W liniach transportu kartonów zmiana kierunku jest wrażliwym punktem cyklu. Ten film pokazuje, jak ZIMM obsługuje moduły stołu obrotowego z przekładniami kątowymi ZK: dla zdefiniowanych pozycji obrotu, kompaktowej zmiany kierunku o 90° oraz stabilnych transferów do następnej sekcji przenośnika.
Często zadawane pytania dotyczące techniki napędowej ZIMM dla zastosowań intralogistycznych
Zapytaj teraz
Planujesz moduły intralogistyczne lub chcesz ustabilizować transfery? Wystarczy, że prześlesz nam swoją aplikację, obciążenie, skok/drogę, czas cyklu lub współczynnik czasu załączenia(ED) oraz warunki montażowe – pomożemy Ci w doborze odpowiednich aktuatorów elektromechanicznych, podnośników śrubowych lub przekładni stożkowych ZK.
